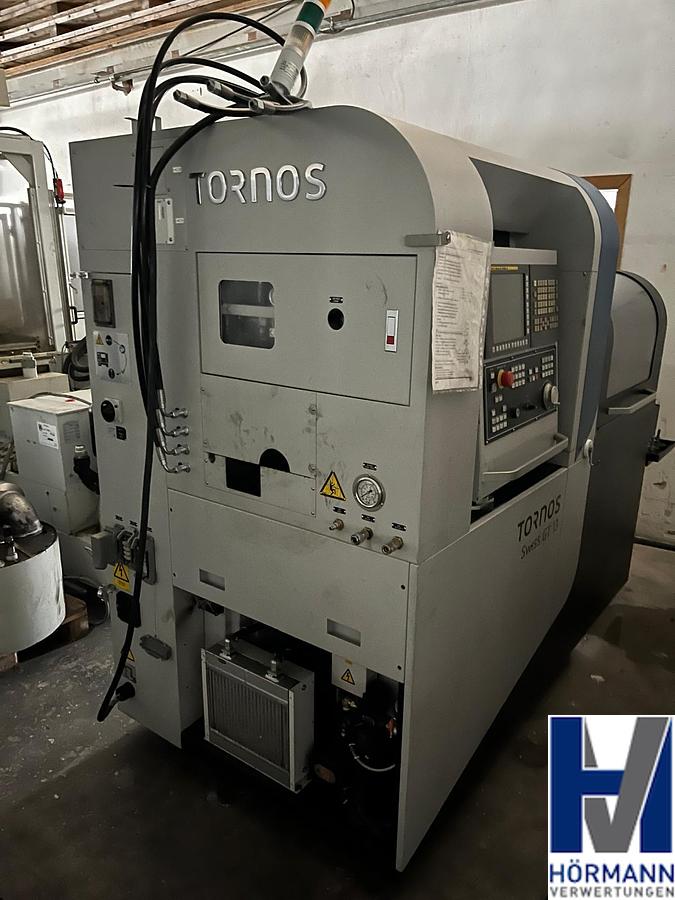

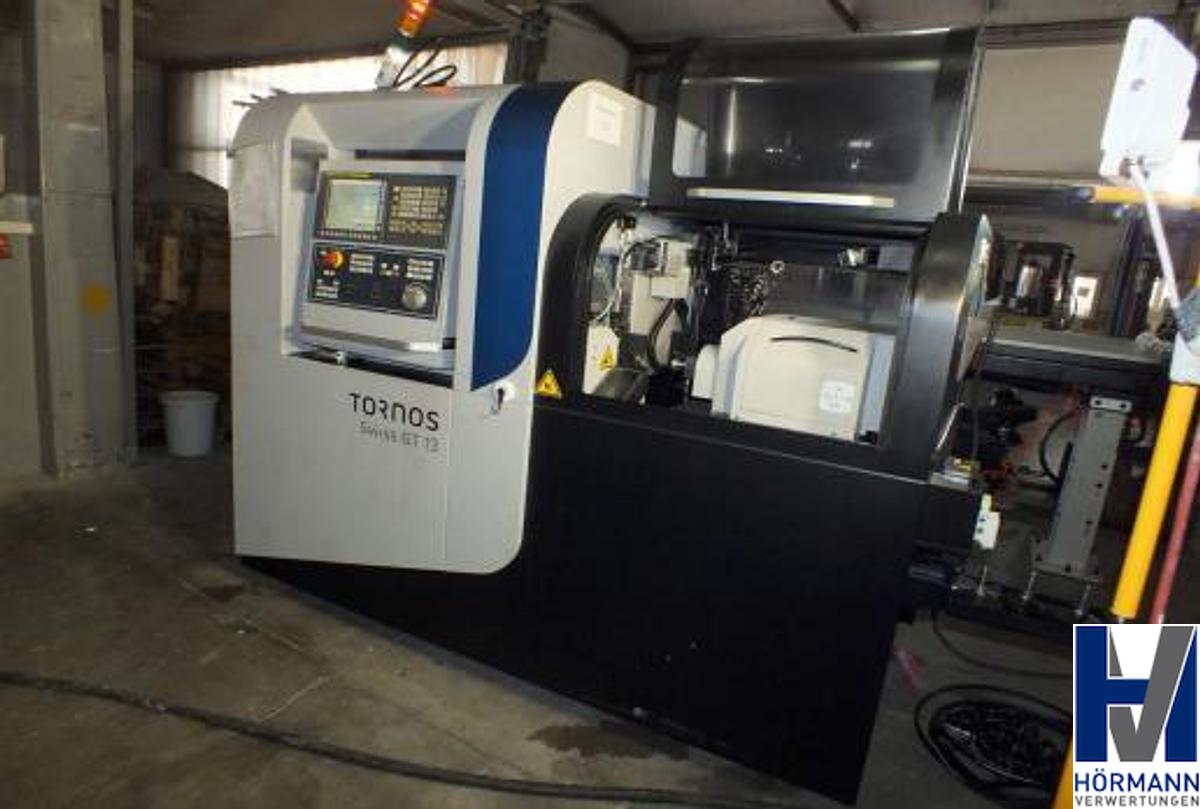

Tornos Swiss GT13/6 - Drehautomat mit beweglichem Spindelstock

Tornos Swiss GT13/6 - Drehautomat mit beweglichem Spindelstock

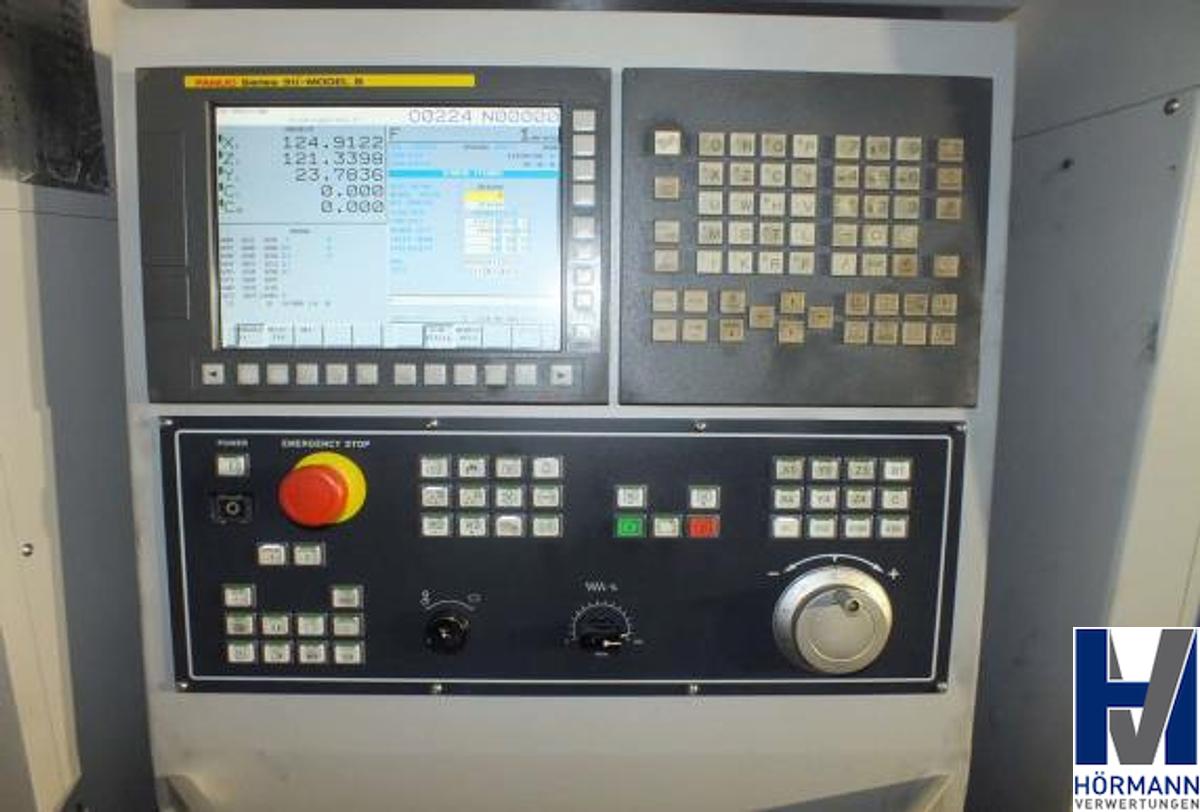

Numerische Steuerung FANUC 31i-B, 6-Achsen, Kapazität 13mm

Ausstattung Grundmaschine:

-            6 Linear Achsen

-            Unabhängige Haupt- und Gegenspindel

-            Synchrondrehende Führungsbuchse

-            Anpassung zur Arbeit ohne Führungsbuchse

-            C Achse für Haupt- und Gegenspindel

-            Einstellbarer pneumatischer Auswerfer inkl. Gegenspindel Reinigung mit Kühlmittel

-            3 Farben Signallampe (gelb,rot,grün)

-            Zentralschmierung

-            Elektrische Schnittstelle für Tornos Stangenlader

-            Schnittstelle Ölnebelabsaugung

-            Schnittstelle für Brandschutzanlage

-            Schnittstelle für Kunden-M-Funktion (6 Eingänge und 6 Ausgänge)

-            Konfirmität mit CE und CEM Normen

Hauptspindel:

-            Max. Drehzahl: 15.000 min-1

-            Anpassung für F16 Spannzangen (76-1076)

-            Max. Stangendurchmesser ohne Vorbereitung: 10 mm

-            Max. Stangendurchmesser mit Vorbereitung: 13mm

-            C1 Achsen Funktion

Führungsbüchse:

-            Max. Drehzahl: 15.000 min-1

-            Max. Durchmesser der synchrondrehenden Führungsbüchse: 13 mm (mit integriertem Motor) Führungsbüchsentyp: B (853)

-            Max. Werkstücklänge in 1 Spannung: 180 mm

-            Anpassung Kit für Arbeit ohne Führungsbuchse (max. Weg: 30 mm)

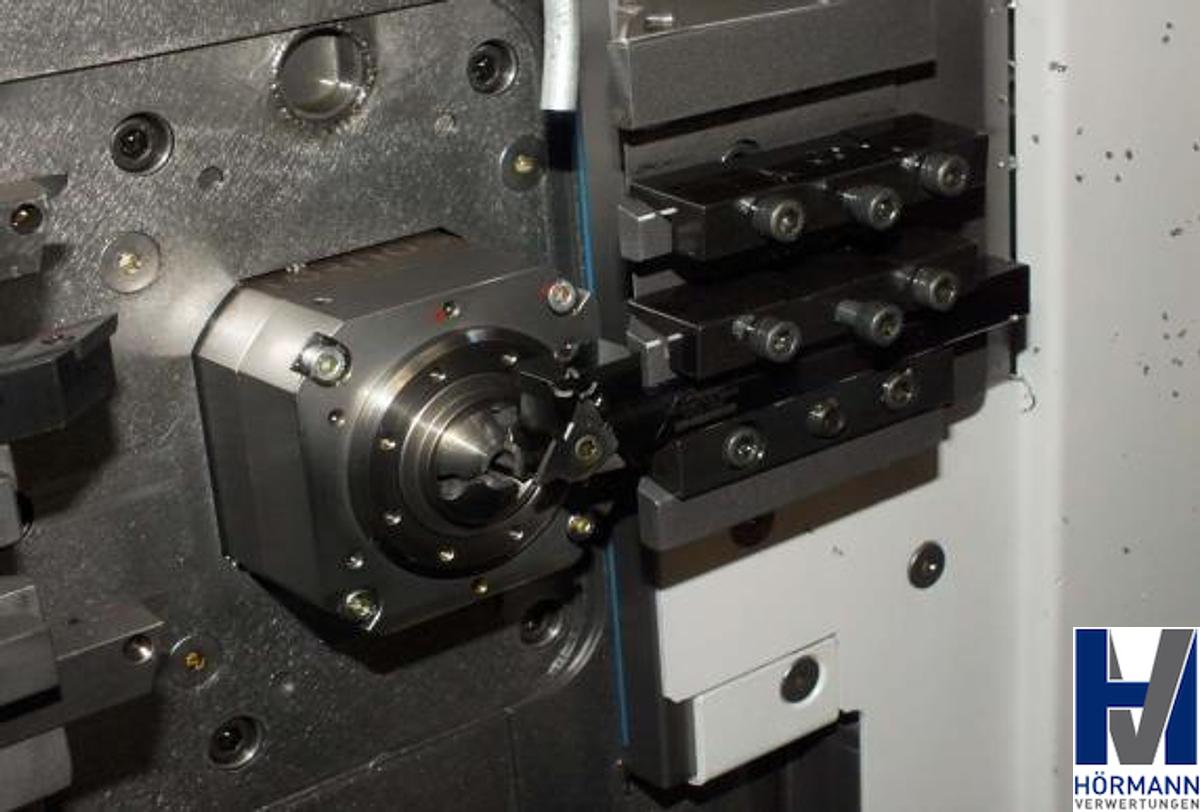

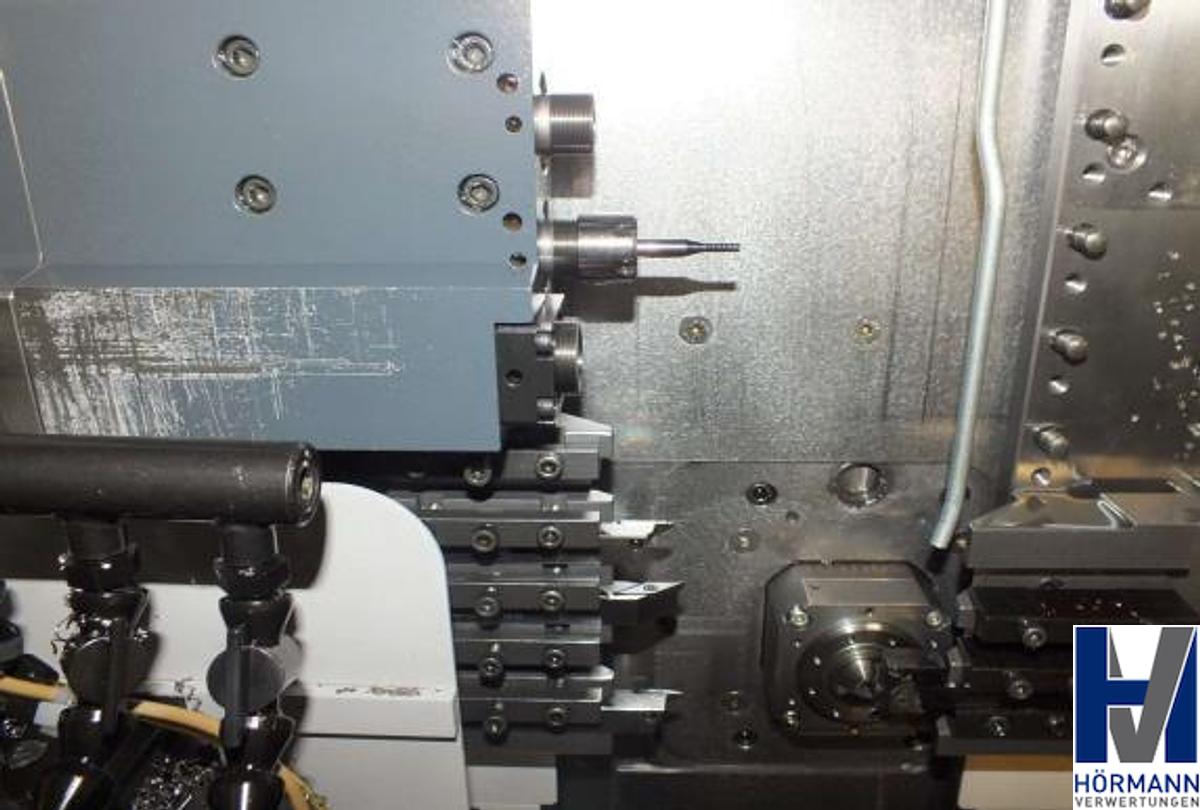

Werkzeugsystem für Hauptoperationen

-            Werkzeughalter für 5 Drehmeißel 12x12 mm auf der Vorderseite des Trägers

-            Werkzeughalter für 4 Drehmeißel 12x12 mm auf der hinteren Seite des Trägers

-            S11 Werkzeugantrieb (10.000 min-1) für rotierende Werkzeuge montiert an der Frontseite des Trägers X1/Y1

-            1 Antriebsmodul für Querbearbeitung mit 3 Spindeln für ESX 16 Spannzange (wovon 2x 10.000 min-1 und 1x 6.250 min-1)

-            S21 Werkzeugantrieb (6.000 min-1) für bis zu 2 angetriebene Einheiten montiert auf der hinteren Seite des Trägers X1/Y1 (angetriebene Einheiten nicht enthalten)

-            Werkzeugträger mit 4 Bohrungen Ø 22 für feststehende Endbearbeitungswerkzeuge

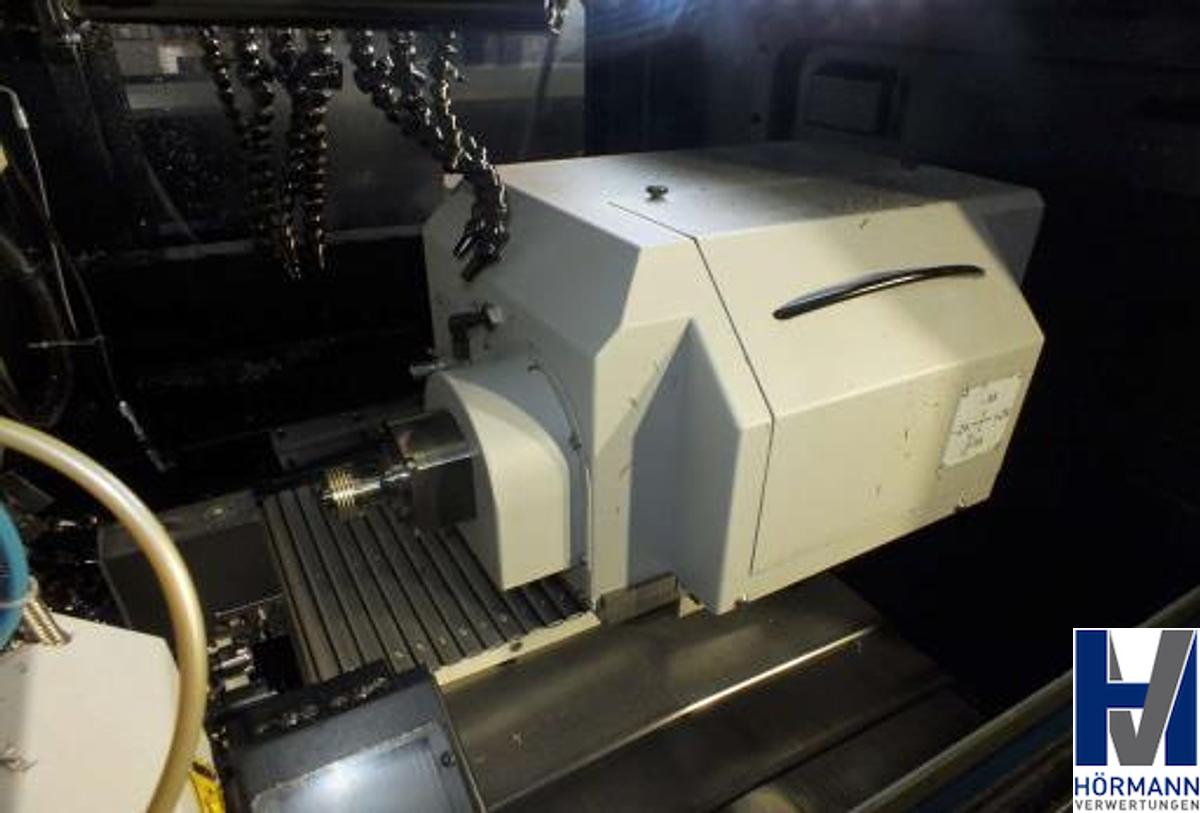

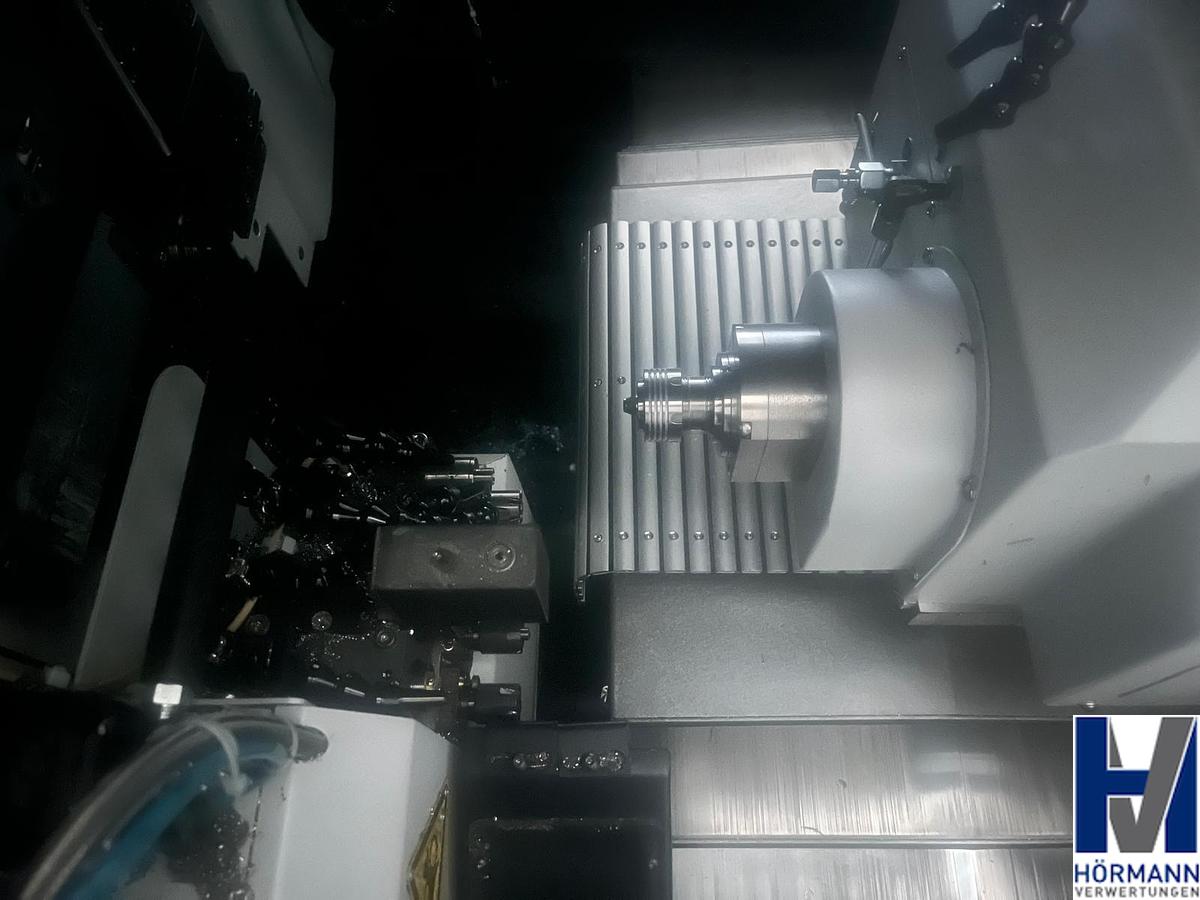

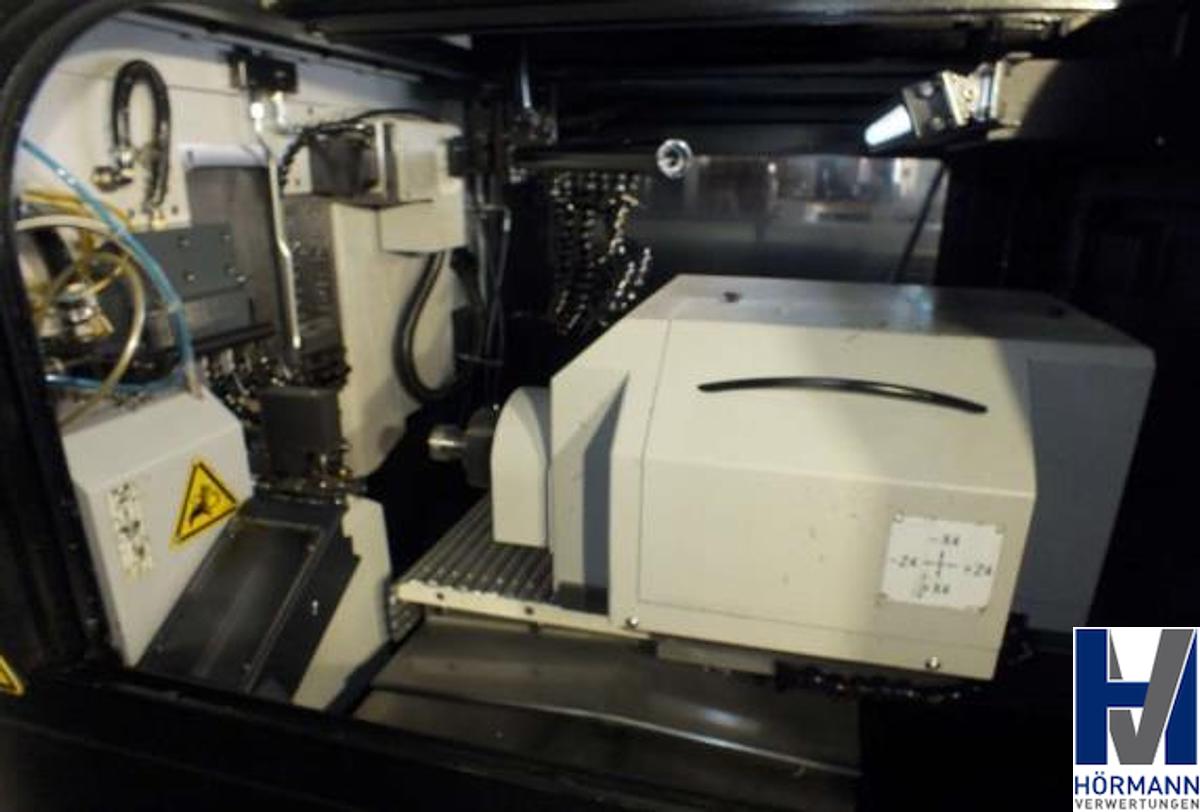

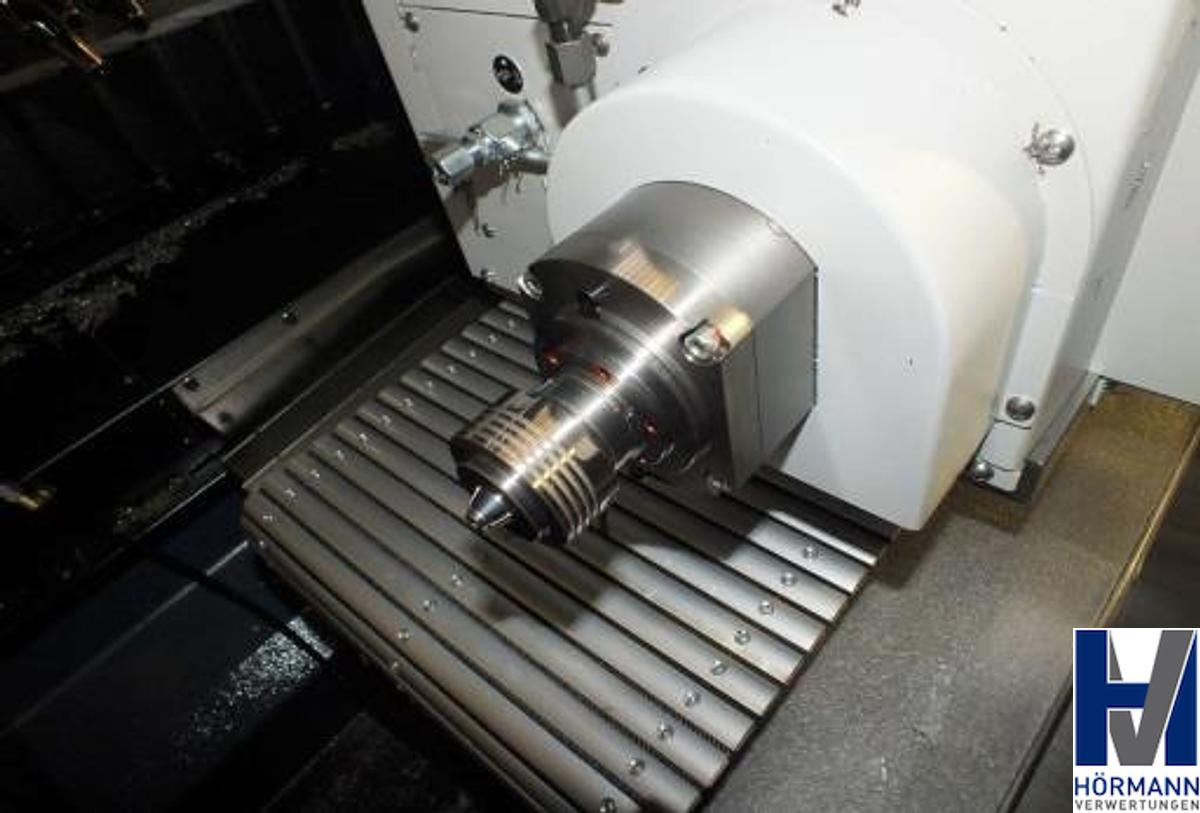

Gegenspindel

-            Max. Drehzahl: 15.000 min-1

-            Anpassung für Spannzangen F16 (76-1076) Max. Ø Kapazität: 13 mm

-            C4 Achsen Funktion

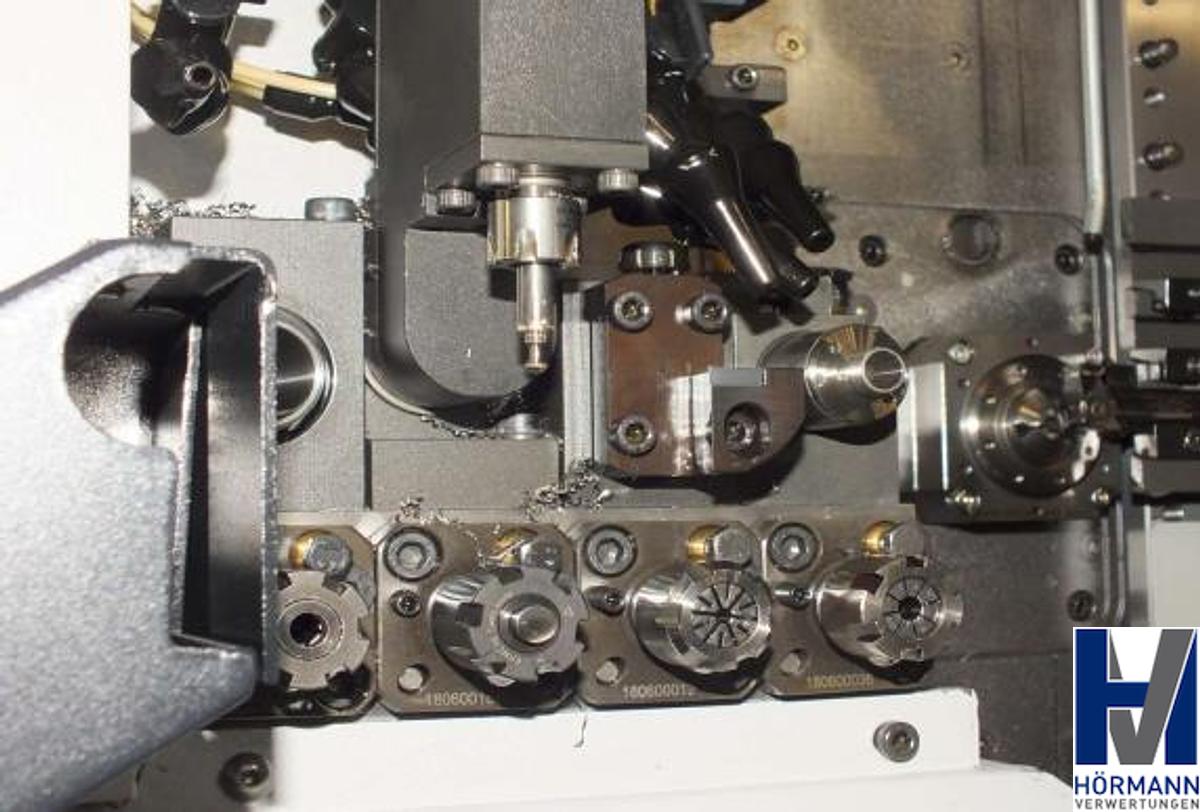

Werkzeugsystem für Gegenoperationen

-            Grundträger für 8 Rückseitenwerkzeuge auf den 4 oberen Positionen können drehende und/oder feststehende Werkzeuge montiert werden (rotierende Werkzeuge nicht enthalten)

-            Bei den 4 unteren Positionen mit 4 feststehenden Aufnahmen für ESX 16 Spannzangen

-            2 feststehende Halter mit Bohrung Ø 22 mm (für die oberen Positionen) +

-            S51 Werkzeugantrieb (6.000 min-1) zum Antrieb der Rückseitenwerkzeuge (max. 4 drehende Werkzeuge)

Diverses:

-            Pneumatischer Auswerfer inklusive Spannzangenreinigung mit Kühlmittel

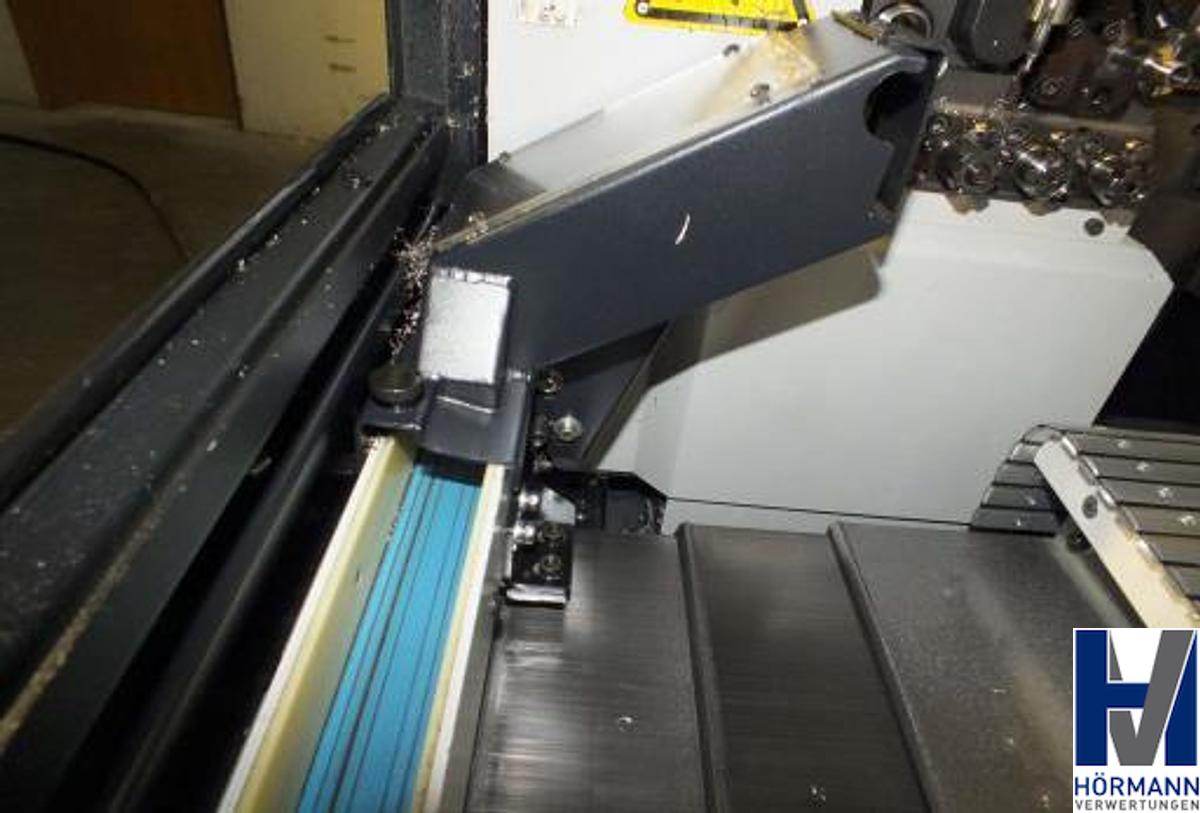

-            Werkstückrutsche inklusive Transportband zum ausbringen des Werkstückes außerhalb der Maschine

-            Zentralschmierung

-            Hochdruckpumpe (20 bar, 20 Liter/min) inklusive 2 Filterpatronen und 5 unabhängige Ausgänge steuerbar über M Befehle

-            Kühlmitteltank (200 Liter) und Spänebehälter (40 Liter) und 440 W Kühlmittelpumpe

-            Kühlmittel Durchfluss Sensor

-            Arbeitsraumbeleuchtung auch im Hauptspindelbereich

-            1 Satz Servicewerkzeuge

Standard Funktionen

-            Mehrfach Gewindestrehlzyklen

-            Elektronisches Handrad

-            Background Editor

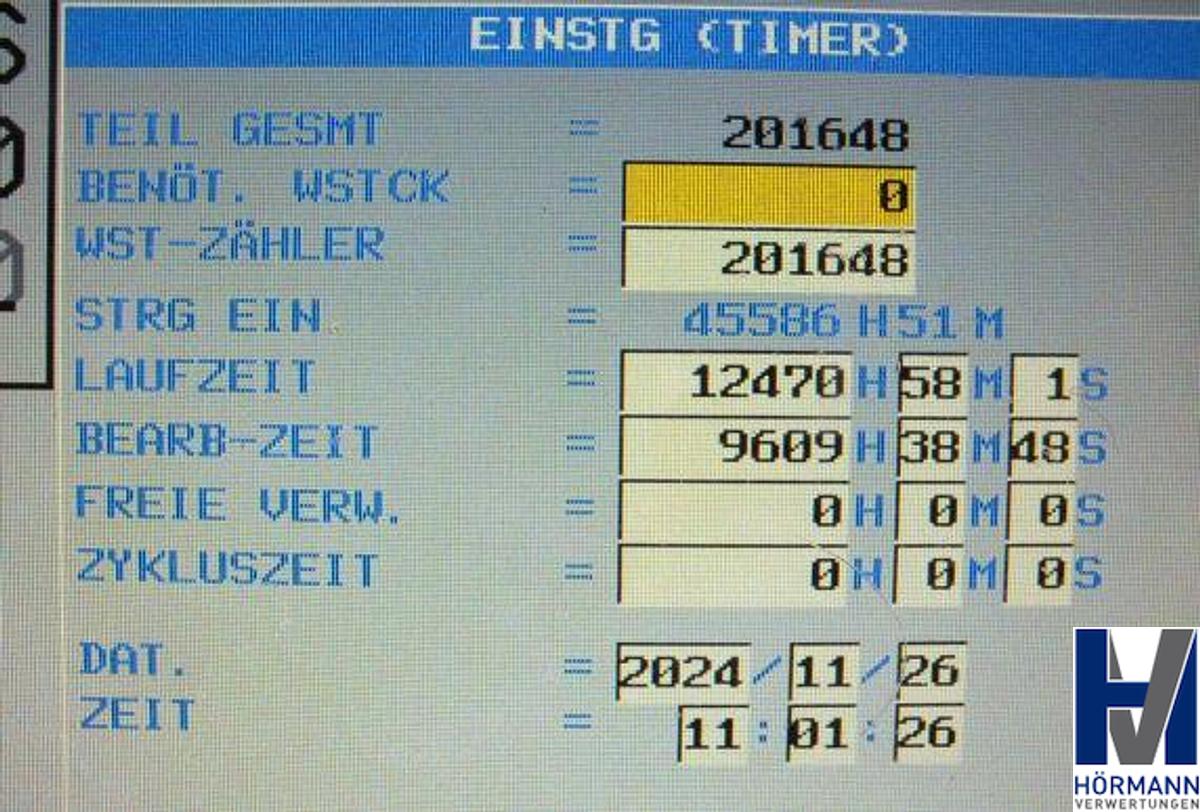

-            Zykluszeit und Werkstückzähler Anzeige

-            Kunden Macro B

-            G96 konstante Schnittgeschwindigkeit

-            Synchronisation der Spindeln (Drehzahl/Winkel)

-            Geometrie und Werkzeugkorrektur

-            Fasen- und Eckenradius

-            Direktes Programmieren von Zeichnungsmaßen (vereinfachte Programmierung)

-            Schneidenradiuskompensation

-            Mehrfach wiederholbare Zyklen

-            Bohrzyklus

-            Rigid tapping (Haupt- und Gegenspindel, angetriebene Werkzeuge auf Träger X1/Y1)

-            Abstechstahlüberprüfung (Z4)

-            Interface für Speicherkarte

-            Stecker für externes Netzwerk

Standard-Farbe TORNOS: Schwarz RAL 9011 / Weißaluminium RAL 9006

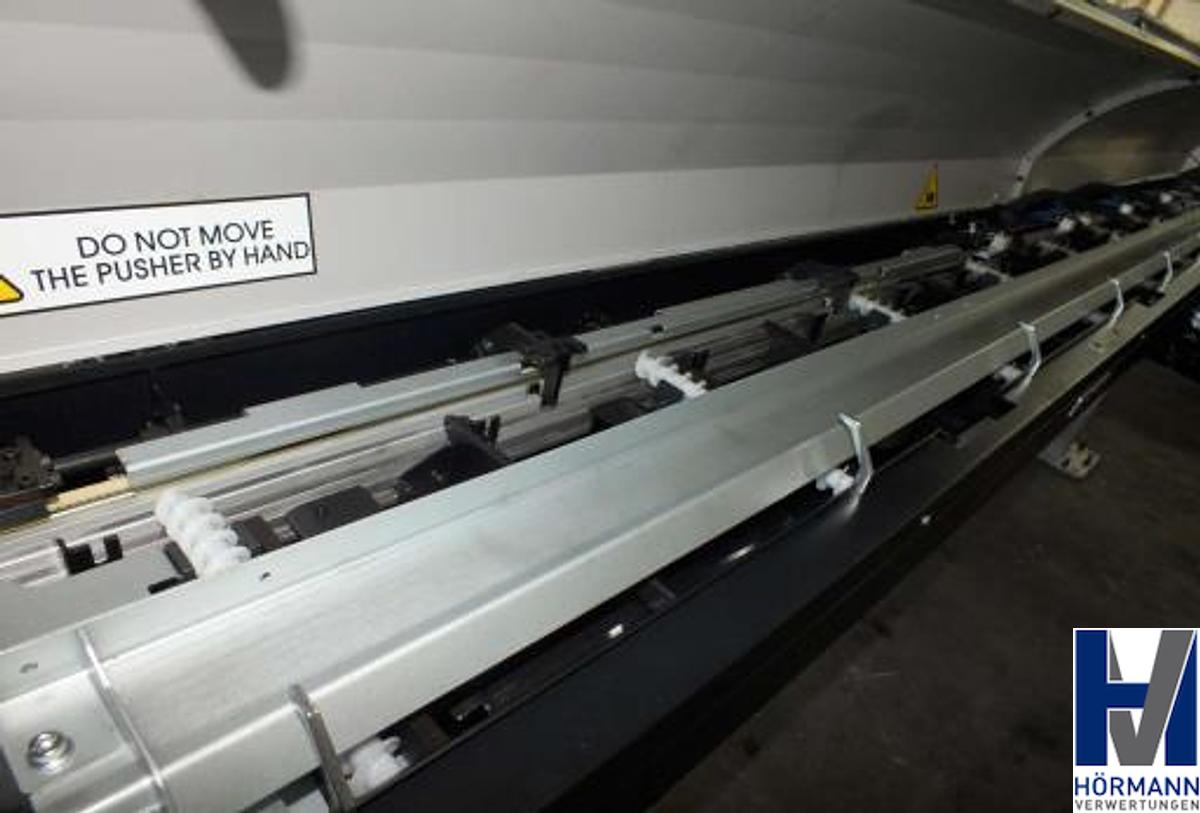

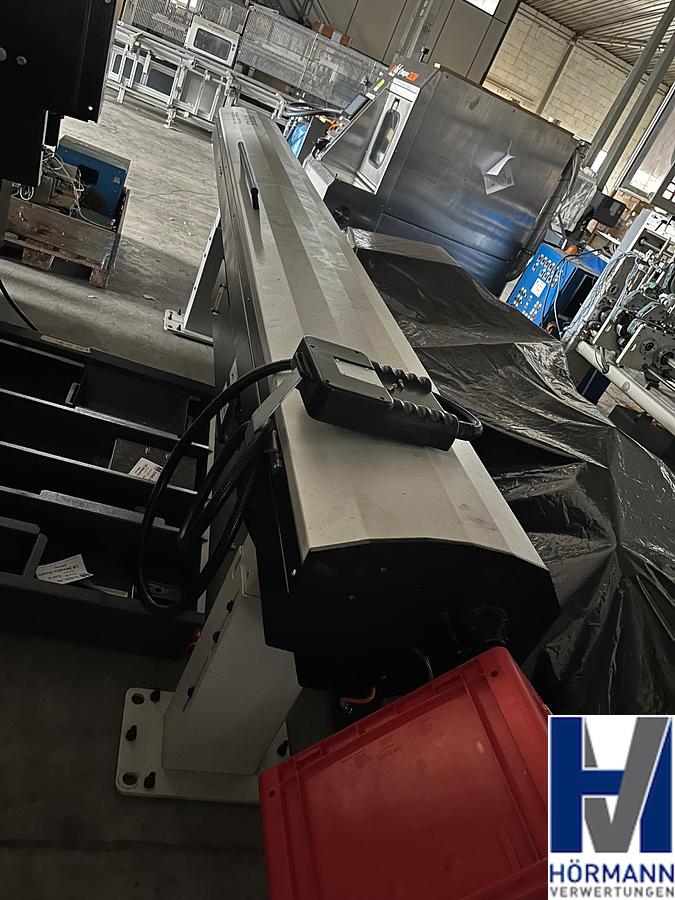

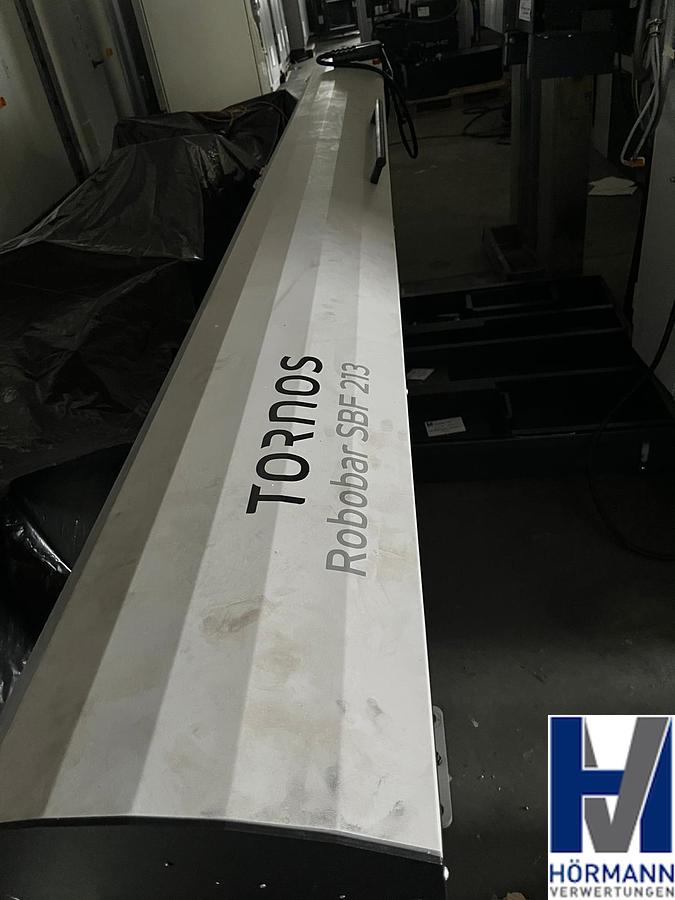

Automatischer Stangenlader Robobar SBF213, 3m

-            Version links, Stangenlänge bis max. 3200 mm

-            Stangendurchlass von 2 bis 13 m

-            Laden seitlich über Schnecke

-            Aufnahmekapazität 14 Stangen mit Ø 13 mm

-            Restst.abführung n. hinten (max. 300 mm)

-            Maschinengeschweisstes Gestell

-            Vollschutzabdeckung

-            Einziehbare Schubstangen

-            Elektromech. Vorschub mittels Riemen

-            Steuerung durch Servomotor/encoder

-            Fernsteuerung mit Bildschirm

-            Kalibrieren der Stange beim Laden

-            Führungslünette

-            Synchronisierungsvorrichtung

-            Teleskop-Schutzrohr

-            Schmierung der Stangenführung (Öl)

--------------------------------------------------------------

Attraktives Angebot – flexibel & sorgenfrei

Wir bieten Ihnen nicht nur ein hochwertiges Produkt, sondern auch maßgeschneiderte Finanzierungsmöglichkeiten, die sich Ihren Bedürfnissen anpassen. Ob Anzahlung, Ratenzahlung oder individuelle Finanzierungsmodelle – gemeinsam finden wir die passende Lösung.

Auf Wunsch übernehmen wir zudem die komplette Transportorganisation. Von der Planung bis zur zuverlässigen Lieferung sorgen wir für einen reibungslosen und termingerechten Ablauf, damit Sie sich um nichts kümmern müssen.

📞 Kontaktieren Sie uns gerne für weitere Informationen oder ein unverbindliches Angebot.

Wir beraten Sie persönlich und kompetent.

----------------------------------------------------------------

Änderungen, Irrtümer und Zwischenverkäufe vorbehalten.
