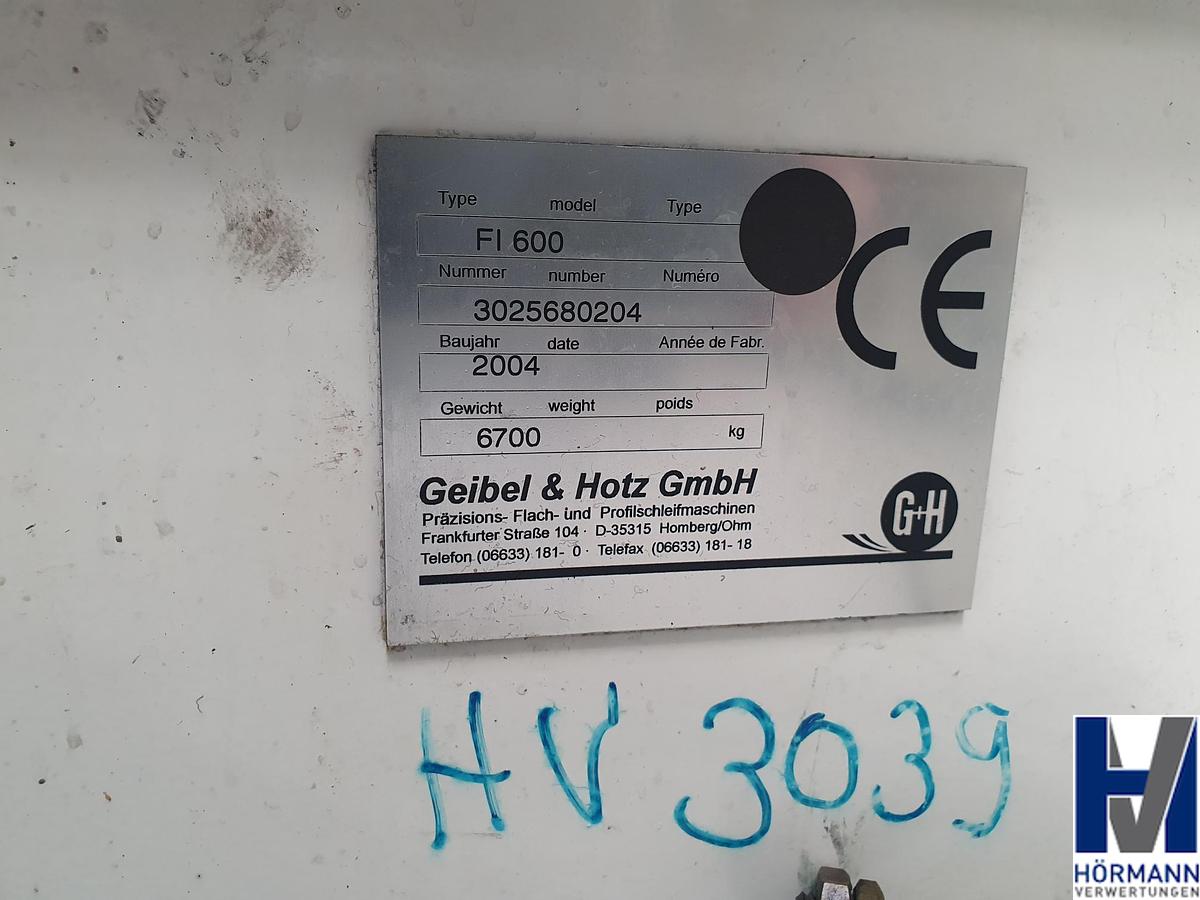

G+H-Produktions-Finishmaschine Type: FI 600

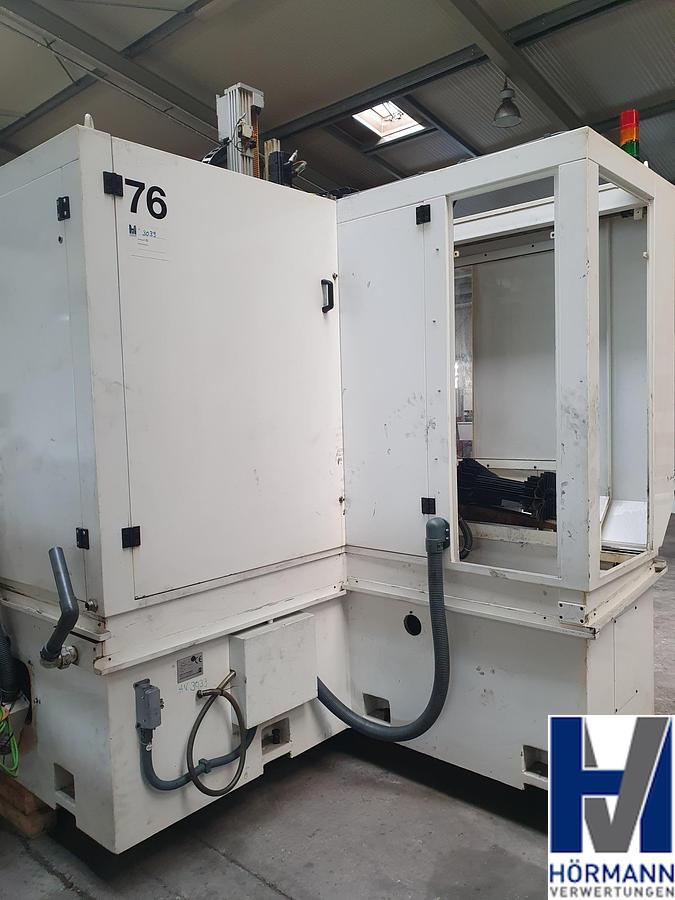

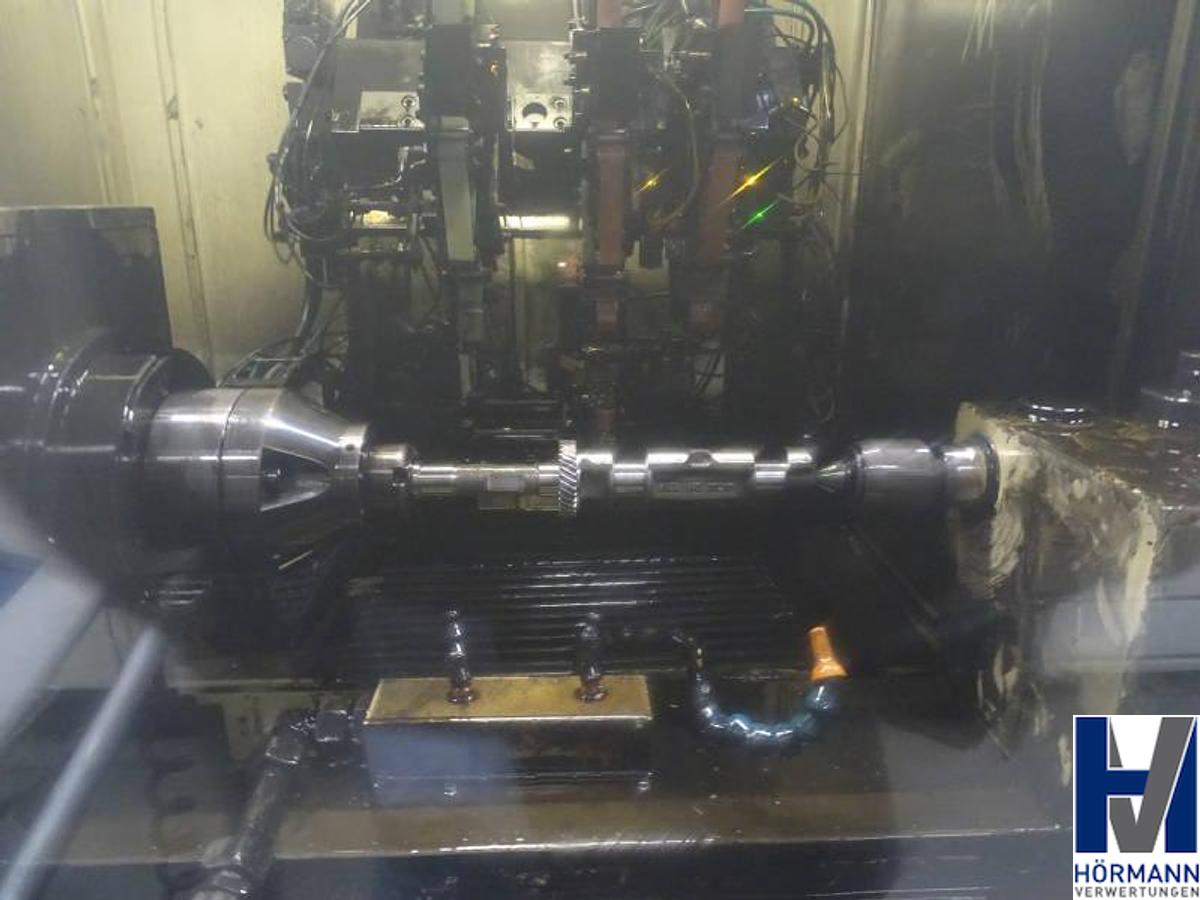

G+H Präzisions-Finishmaschine FI 600 zur Bearbeitung von mehreren Durchmessern in einer Aufspannung.

Zustelltisch angetrieben mit digitaler Servoachse, Kugelrollspindel mit 5 mmSteigung, Achsgeschwindigkeit 0.01 mm/min – 15 m/min, positionieren über internen Geber, Auflösung 0.001 mm , mech. Zylindrizitätsverstellung +10° - 4°, Schlittenführung V-Flach, Führungsbahnen sind Turcite-B beschichtet.

Z-Tisch verfahrbar zum Positionieren eines Schwertfinishers

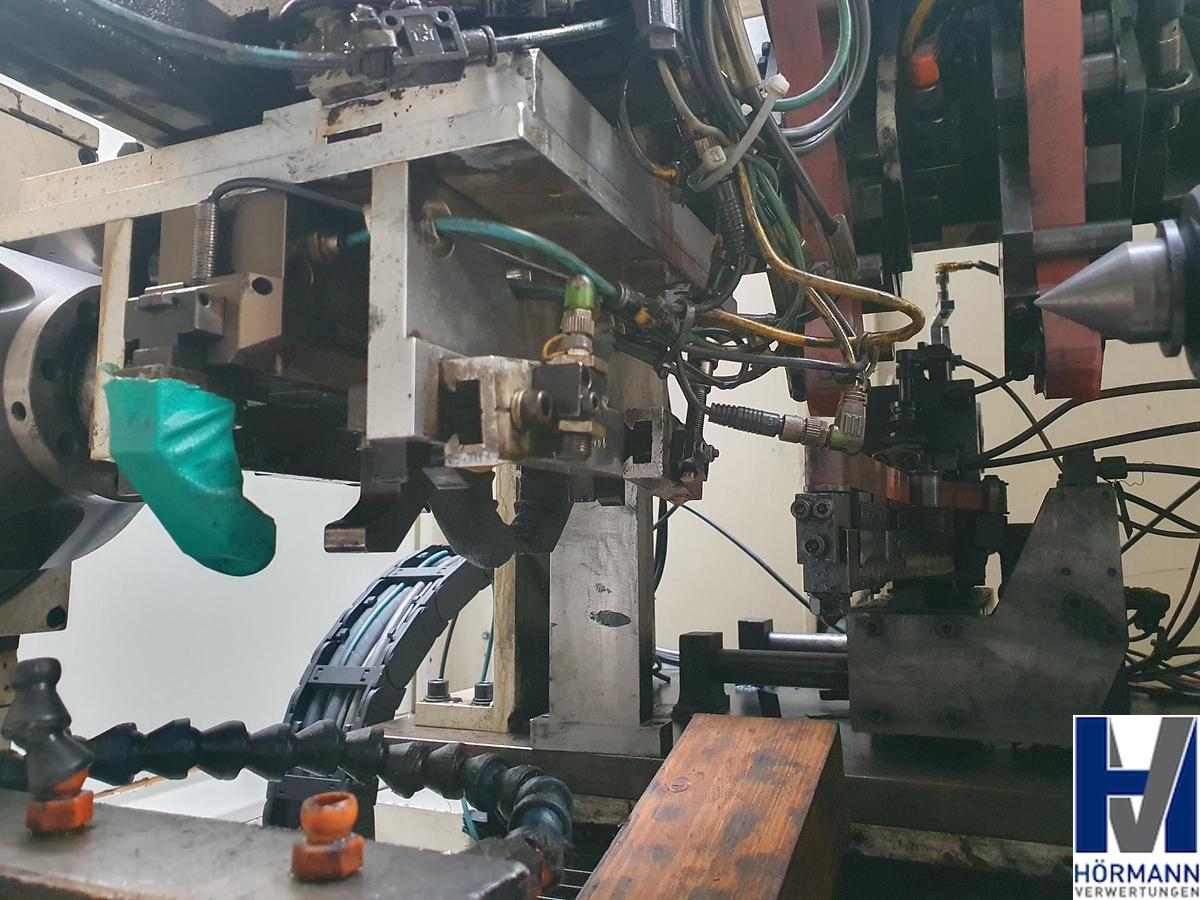

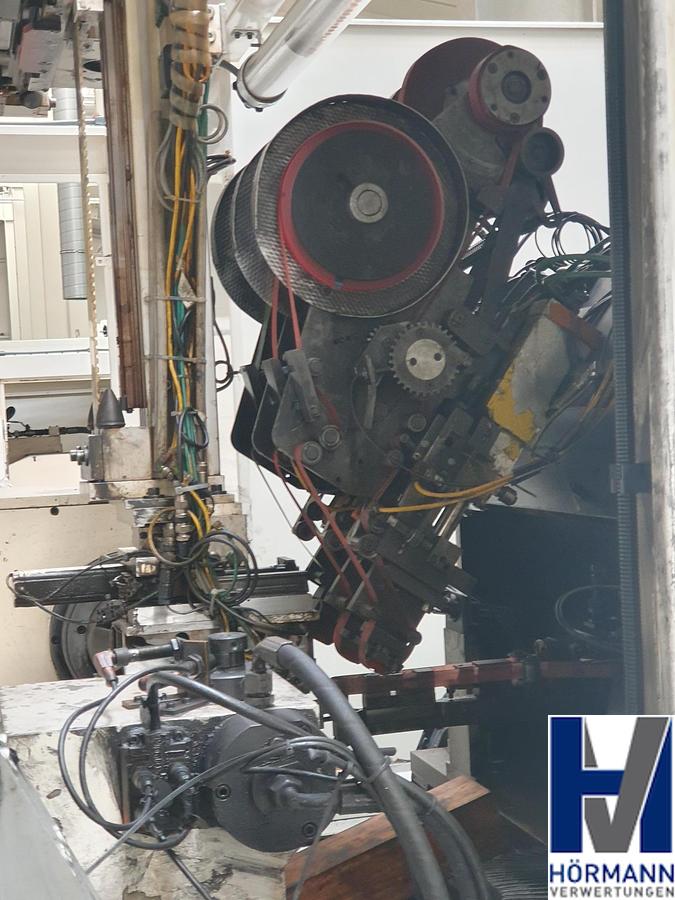

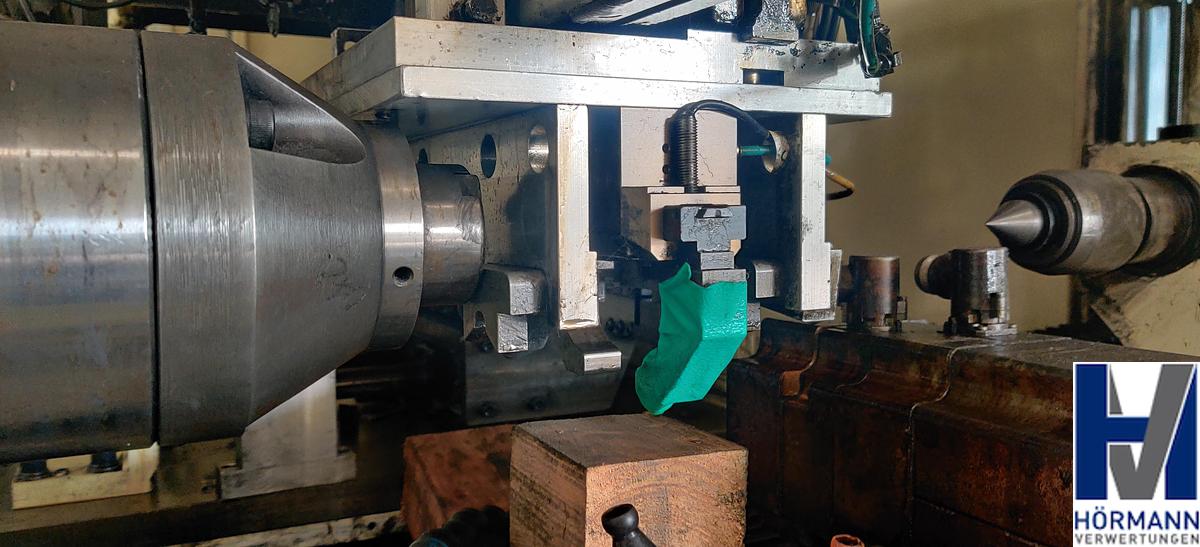

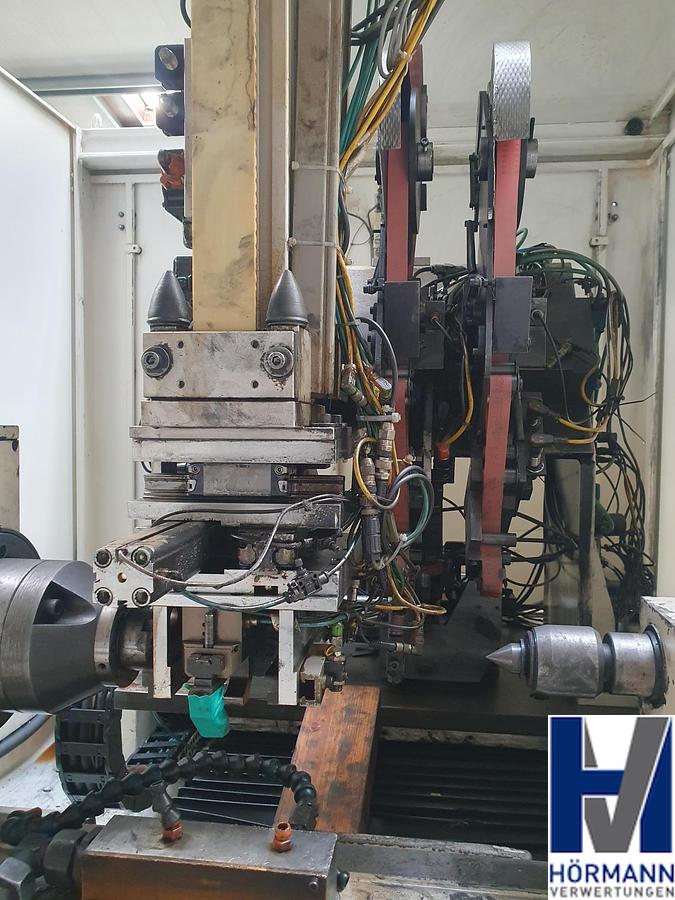

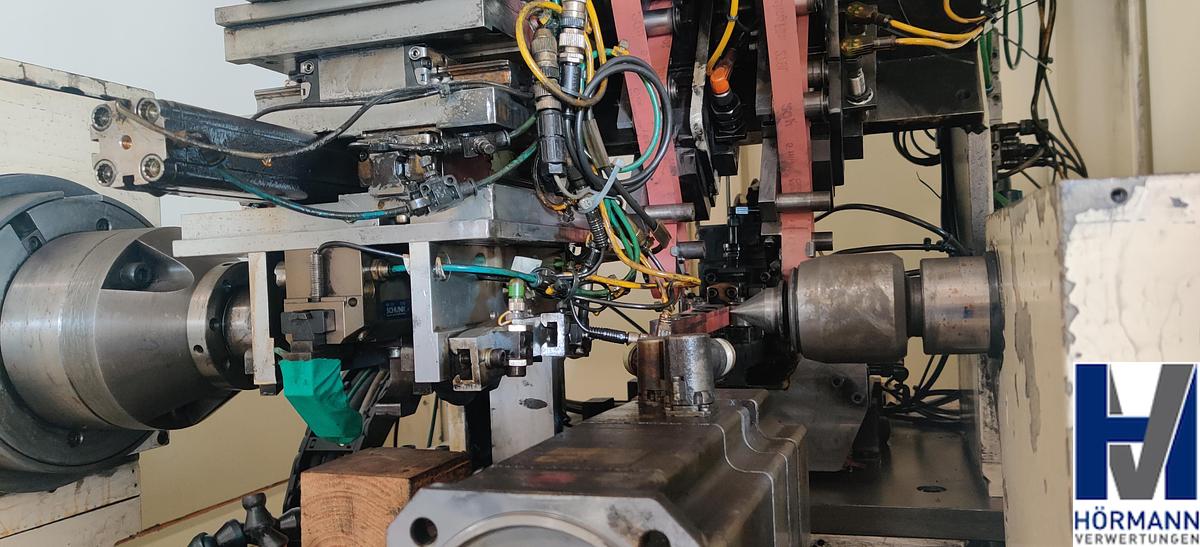

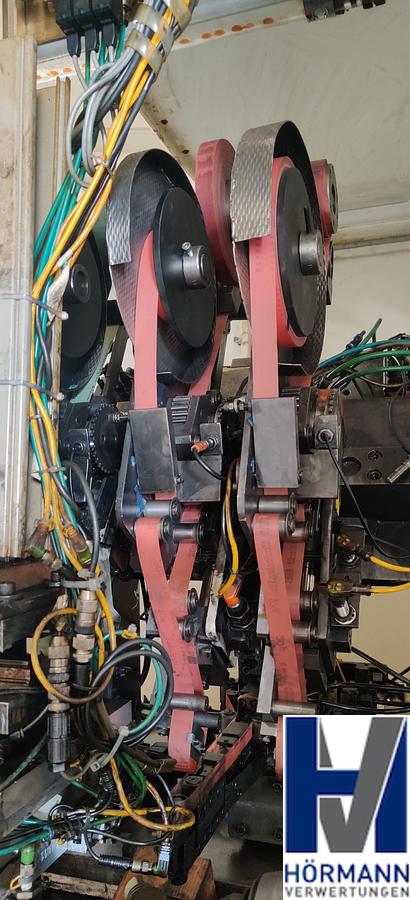

Finishkopf Fabrikat Nagel wird vom Kunden beigestellt. Werkstückspindelstock mit digitaler Servospindel, positionierfähig mit Initiator zur Erfassung der Referenzmarke, regelbar 0-1000 1/min; 2.7 KW Leistung, Kegelbohrung MK5, max. Schleifdurchmesser 260 mm. Reitstock mit Reitstock mit hydraulisch betätigter Pinole, Feineinstellung der Zylindrizität, max. Spitzenweite 600 mm, Spitzenhöhe 140 mm.

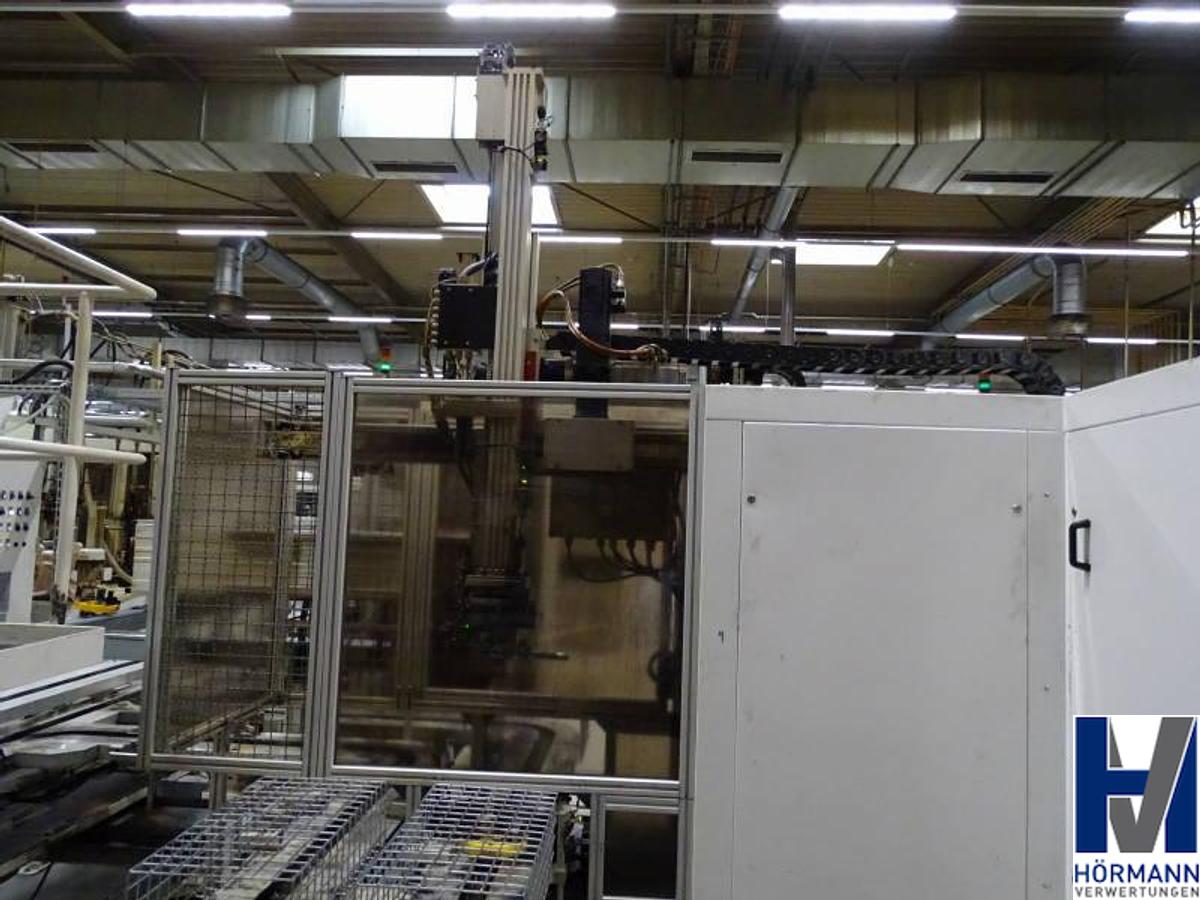

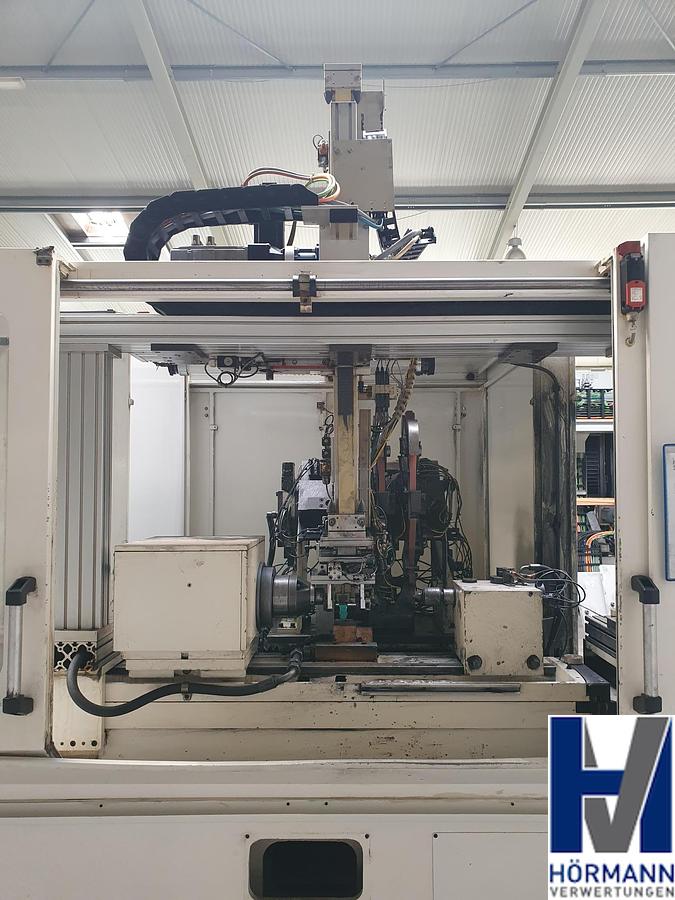

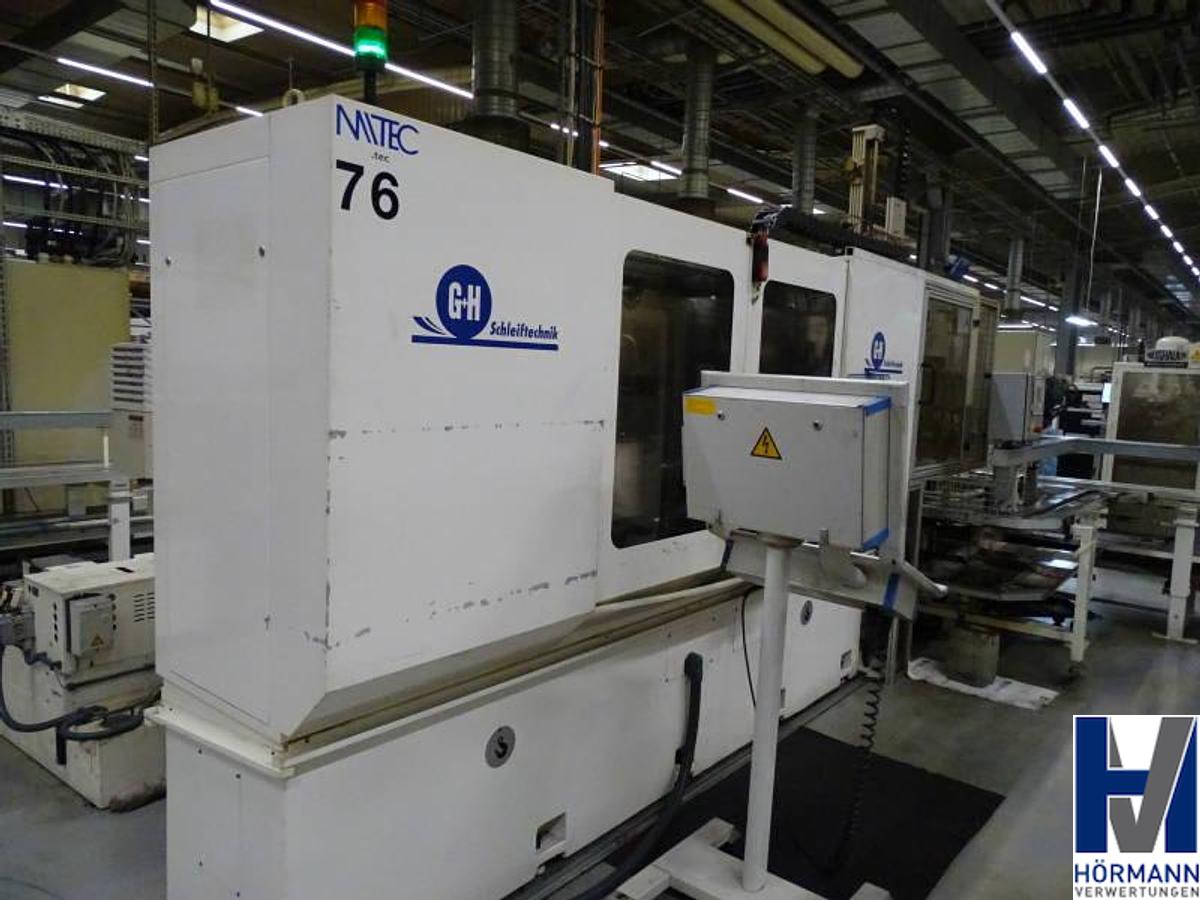

Maschinenvollraumkapselung, Kapselung ca 2.3 m hoch , seitilich offen, mit integriertem Lader. Frontale Schiebetüre elektrisch überwacht und verriegelt, Nebentüren elektrisch überwacht.

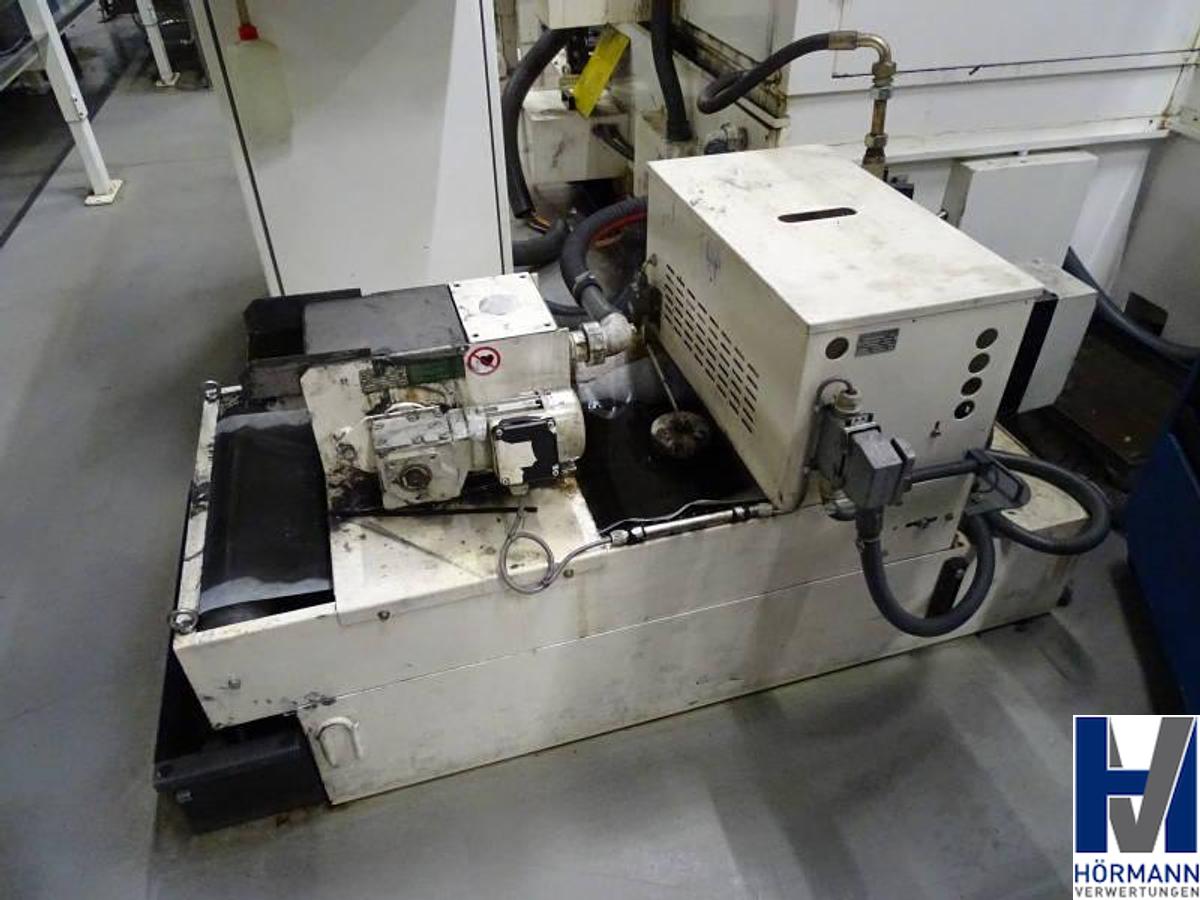

Bandfilteranlage,

Magnetvorabscheider (PMF)

Übersicht Technische Daten

Spitzenweite : 600 mm

Spitzenhöhe : 140 mm

Achsantriebe : AC-Servo

Antriebsverstärker : 611D (digital)

Mess-Systeme : Linearglassmaßstab

Finish-Kopf : System Nagel

Drehzahl Werkstückspindel : 0-1000 1/min

Führungs-Systeme : Prisma-Flach-Gleitbahnführungen

Führungsbahnbeschichtung : TURCITE B

Netto-Maschinenmasse : 6.600 kg

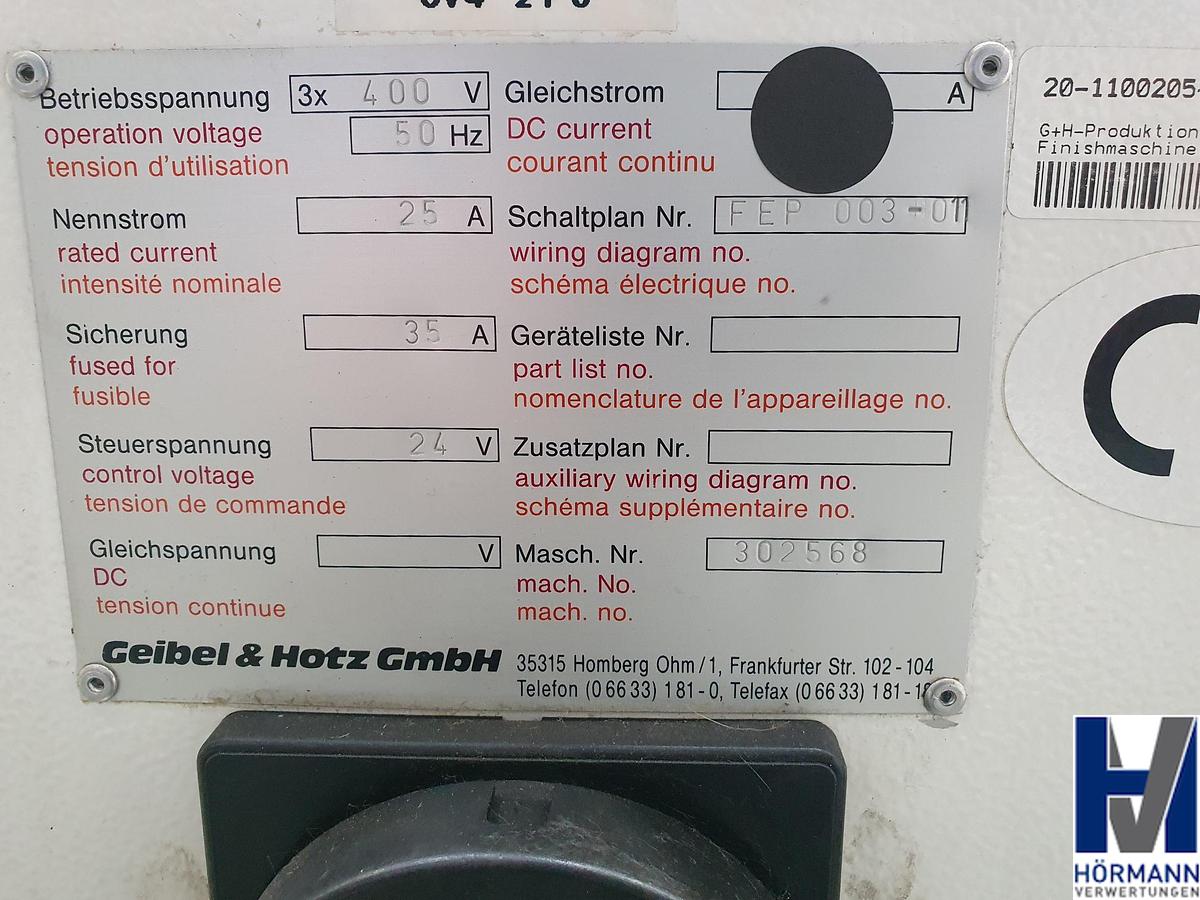

Betriebsspannung 3x 440V / 400V, 50/60 Hz

Steuerspannung 24 V DC

Anschluss der Schmierung an zentrale Schmierölversorgung (Führungsbahnen

und Kugelrollspindeln)

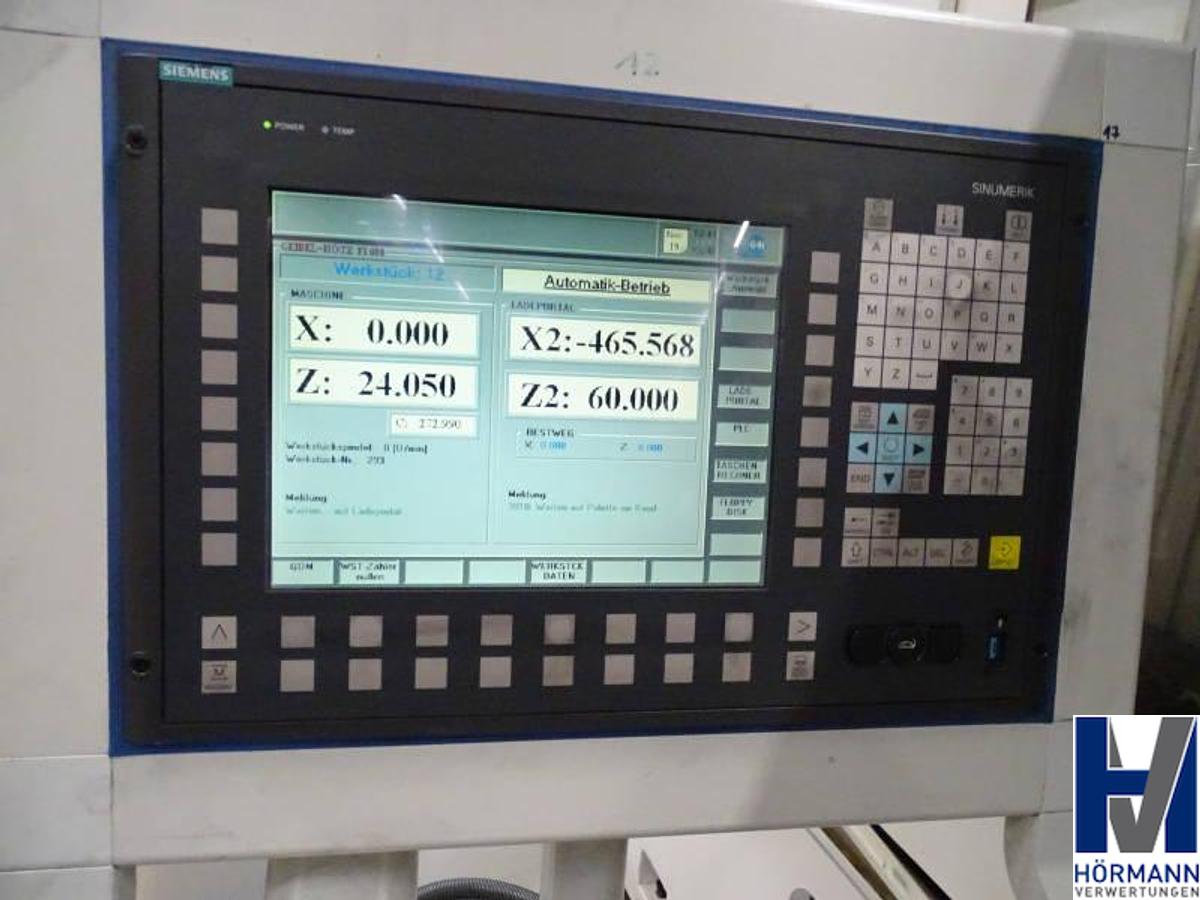

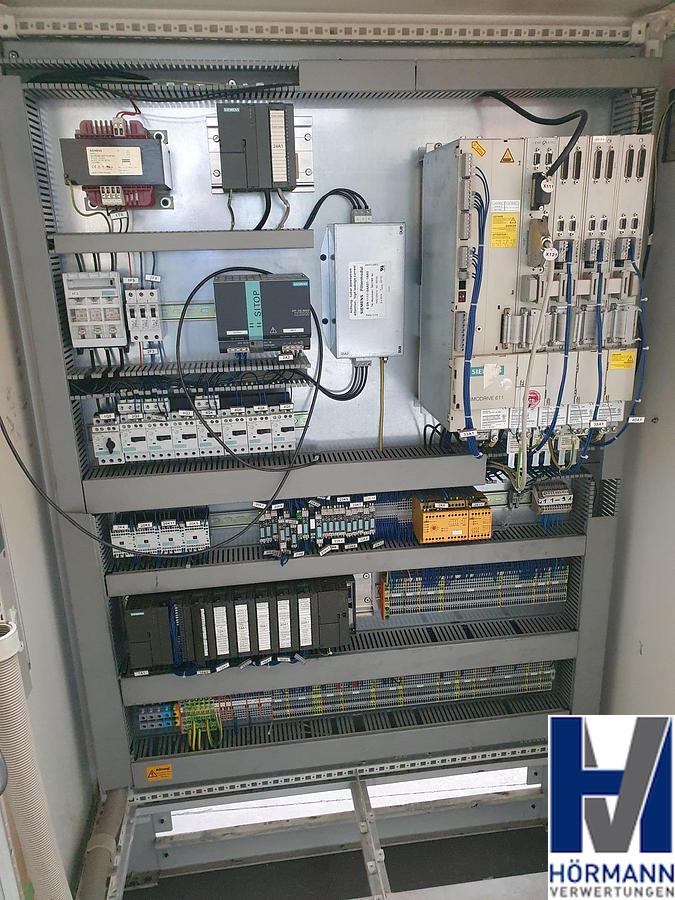

SIEMENS SINUMERIK 840 D mit digitalem Antriebssystem Simodrive 611D, Bedieneinheit mit LCD-COLOR – Farbschirm, Maschinensteuertafel, integrierter PC mit PENTIUM-Prozessor,

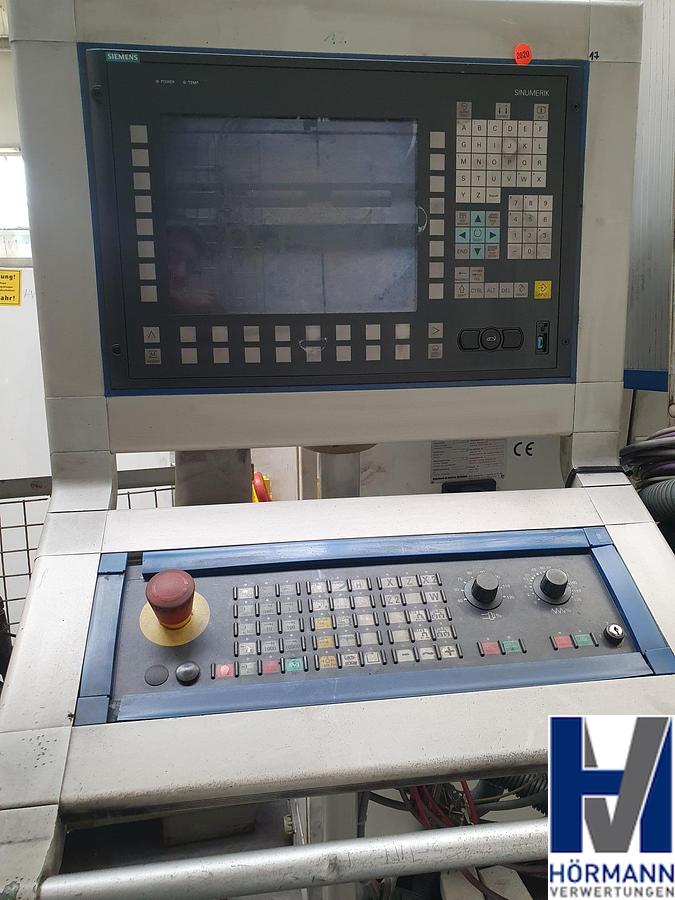

SPS-Steuerung S7-300, Handbediengerät zur Steuerung aller Achsen über elektronisches Handrad, ergonomisches Bedienpult.

Zwischenverkauf, Änderungen und Irrtümer vorbehalten!
