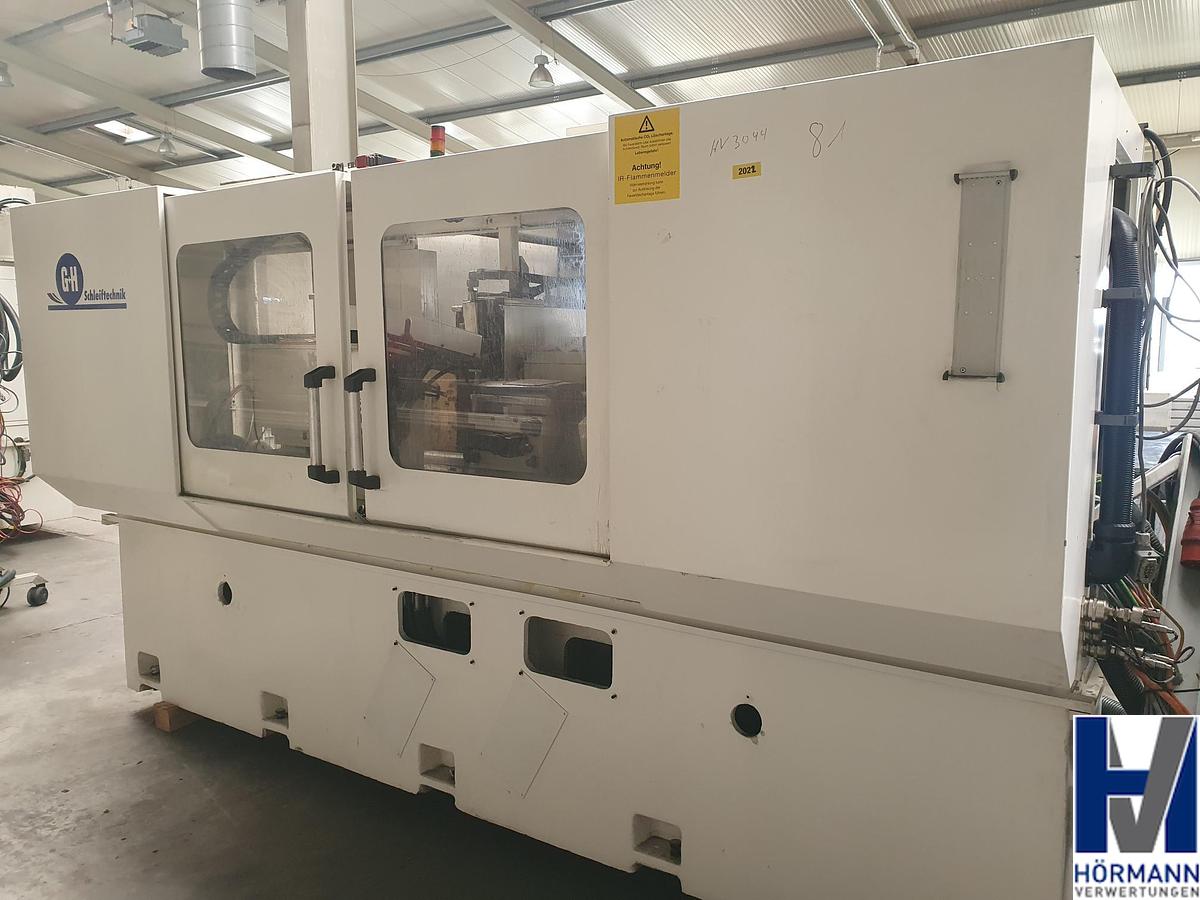

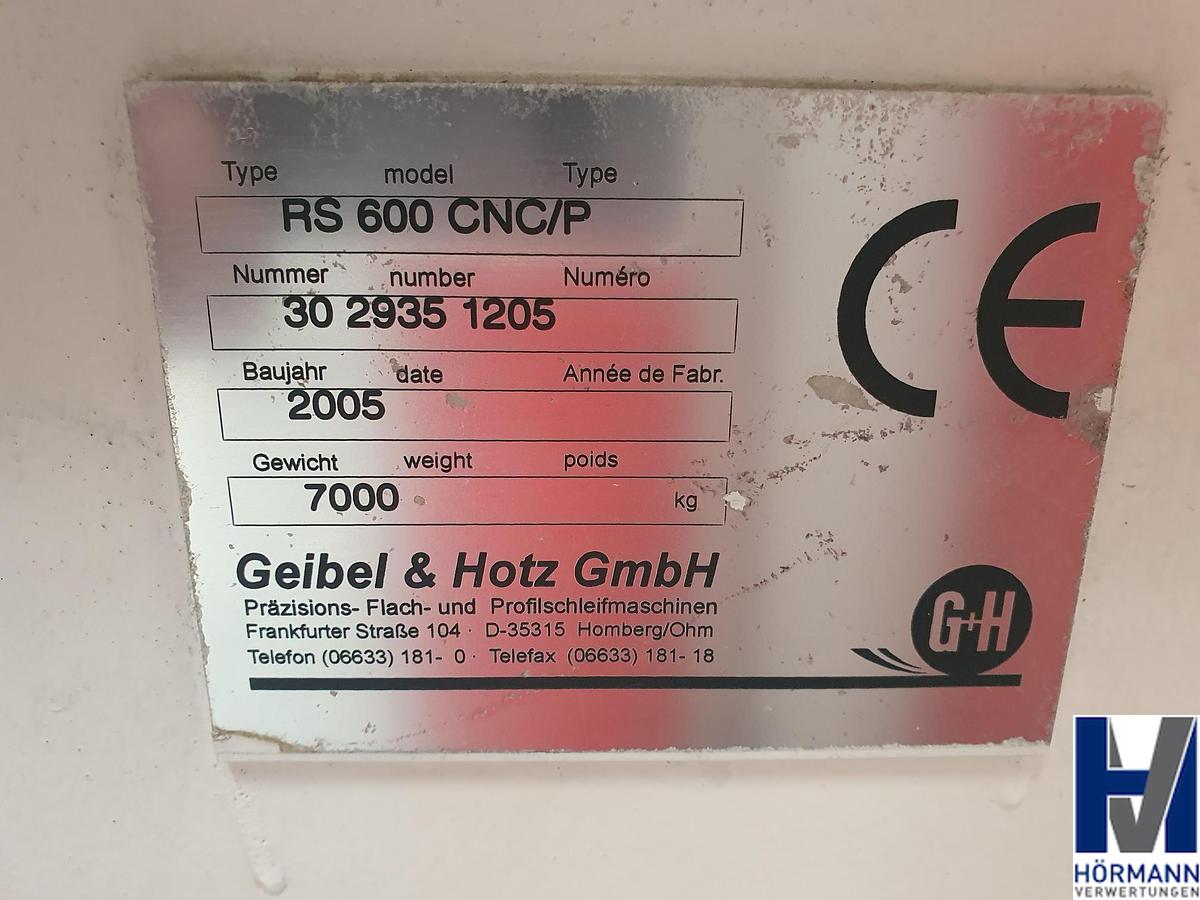

G+H RS 600 CNC/P

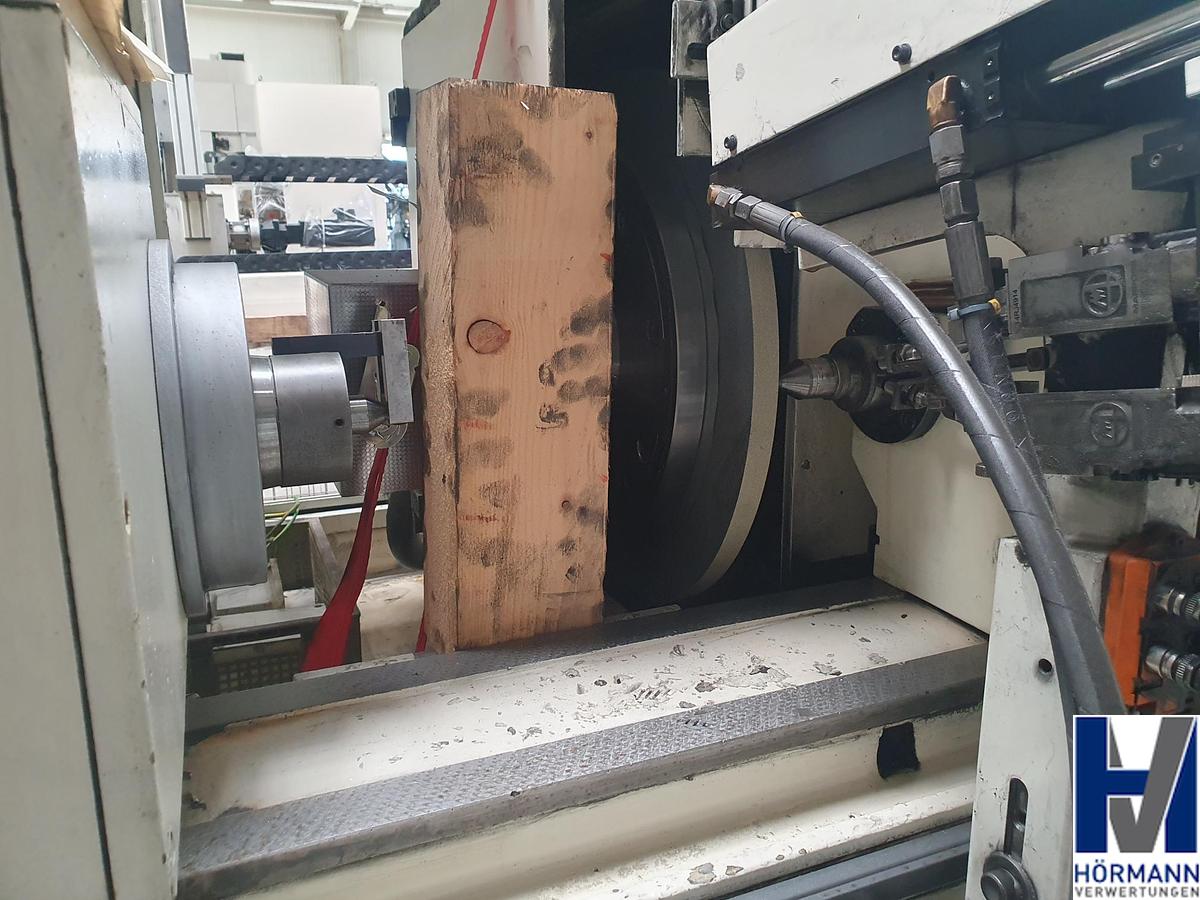

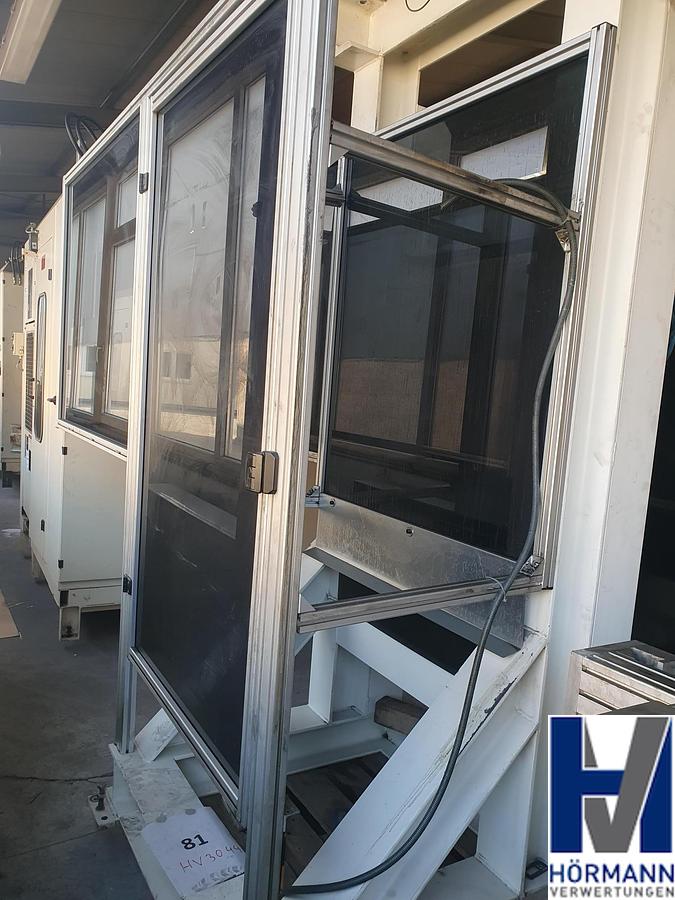

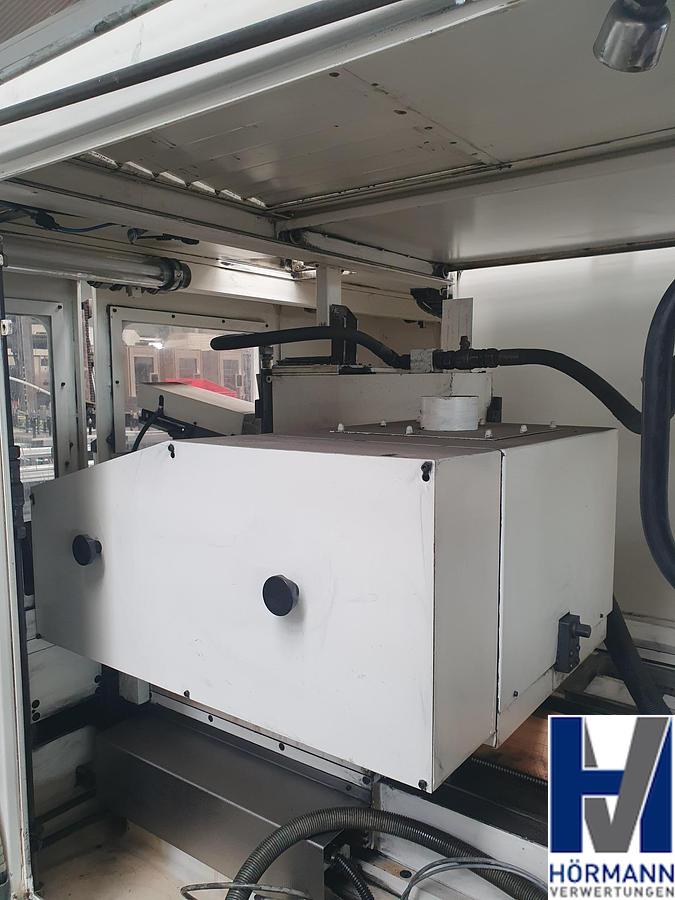

G+H Präzisions-Aussenrundschleifmaschine RS 600 CNC / P zur Bearbeitung von mehreren Durchmessern in einer Aufspannung, im Einstich oder oszillierend. Schleiftisch angetrieben mit digitaler Servoachse, Kugelrollspindel mit 10 mm Steigung, Achsgeschwindigkeit 0.01 mm/min – 15 m/min, positionieren über Linearmaßstab, Auflösung 0.001 mm , Schlittenführung V-Flach, Führungsbahnen sind Turcite-B beschichtet. Scheiben-Zustellsupport angetrieben mit digitaler Servoachse, Kugelrollspindel mit 5 mm Steigung, Achsgeschwindigkeit 0.01 mm/min – 10 m/min, positionieren über Linearmaßstab, Auflösung 0.0005 mm, Schlittenführung V-Flach, Führungsbahnen sind Turcite-B beschichtet. Werkstückspindelstock mit digitaler Servospindel, positionierfähig mit Initiator zur Erfassung der Referenzmarke, regelbar 0-1000 1/min; 2.7 KW Leistung, Kegelbohrung MK5, max. Schleifdurchmesser 260 mm. Reitstock mit hydraulisch betätigter Pinole, Feineinstellung der Zylindrizität, max. Spitzenweite 600 mm, Spitzenhöhe 140 mm. Maschinenvollraumkapselung, Kapselung 1,9 m hoch geschlossen, mit pneumatisch gesteuerter Ladeluke der automatischen Beladung. Frontale Schiebetüre elektrisch überwacht und verriegelt, Nebentüren elektrisch überwacht. Schleifspindelstock mit wälzgelagerter Schleifspindel, Anordnung der Schleifscheibe links, für max. Scheibenabmessungen 600 x 80 x 304,8 mm, Leistung 12 kW Scheibe starr angeordnet,

max. Scheibenumfangsgeschwindigkeit 50 m/s, Diamantrollenabrichter mit stufenlos regelbarem Antrieb und

1 Diamantrolle angeordnet vorne am Schleiftisch. Ein Messkopf auf Schlitten (am Maschinenbett) zum Erfassen von mehreren Durchmessern sowie Auswerte-elektronik, Körperschallsensor mit Filterelektronik zur Vermeidung von Luftschleifen. Passiv-Positionar-Messkopf zur Erfassung der Werkstück-Z-Lage.

Schleifnebelabsaugung: Vorbereitung Luftreinigungsgerät (elektrostatisch) Typ ELBARON

Keine Kühlmittelanlage, Maschine wird mit zentraler Kühlmittelanlage versorgt.

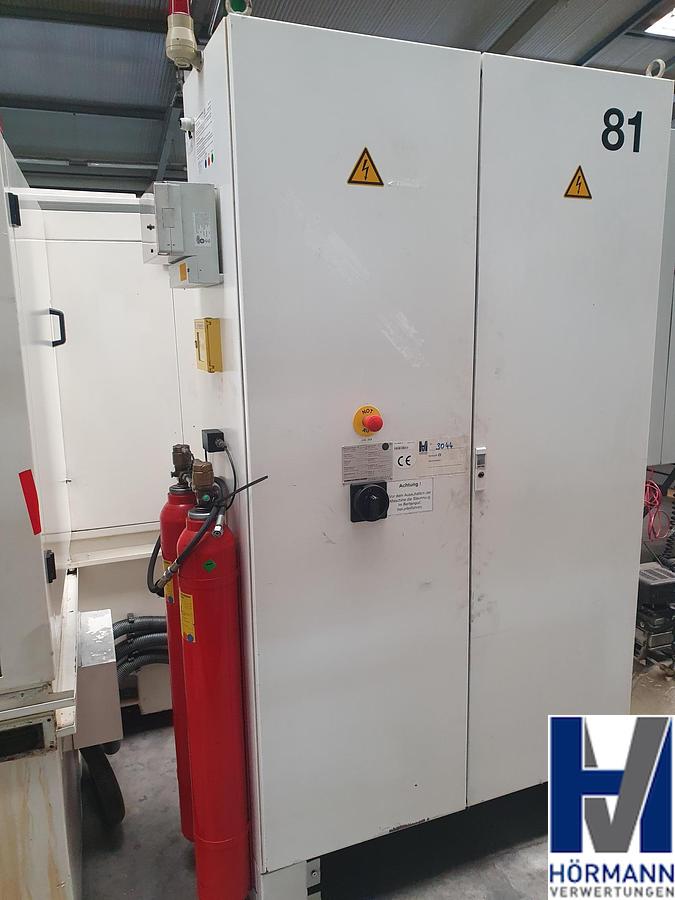

Feuerlöscheinrichtung und Druckentlastungsklappen

2. Schleifscheibenaufnahme

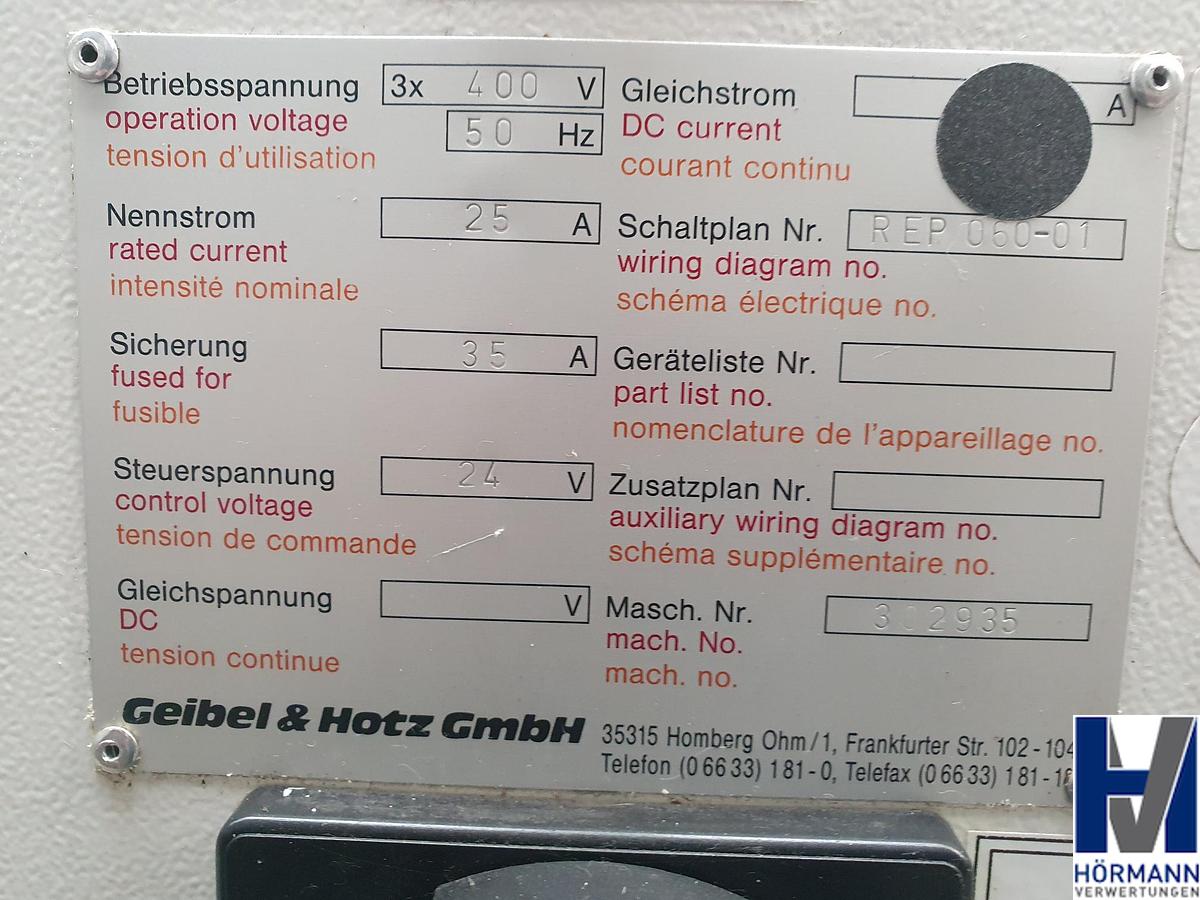

Betriebsspannung 3x 400V, 50Hz

Steuerspannung 230 V AC, 24 V DC

Anschluss der Schmierung an zentrale Schmierölversorgung (Führungsbahnenund Kugelrollspindeln)

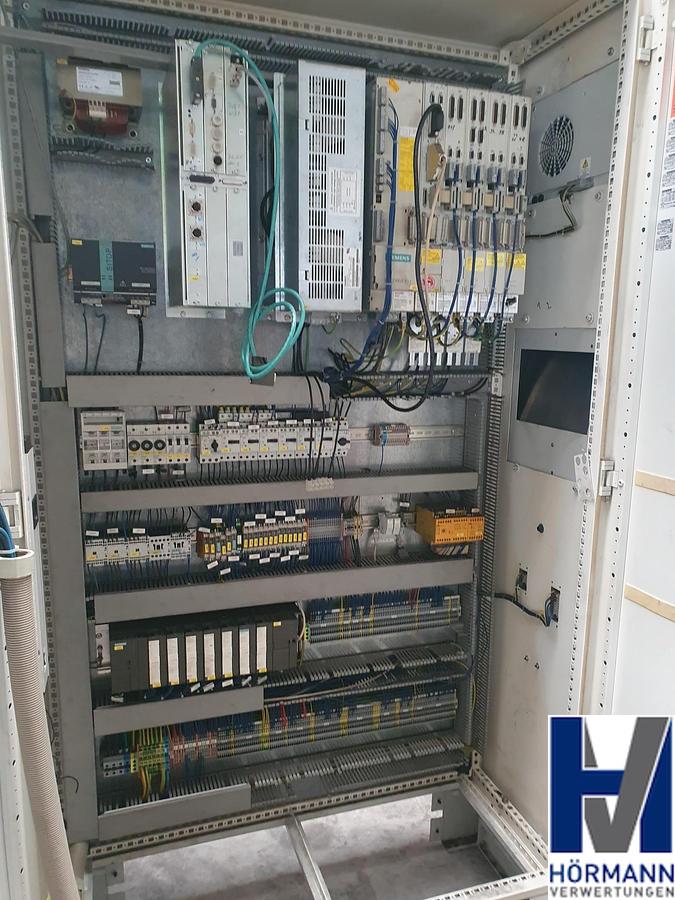

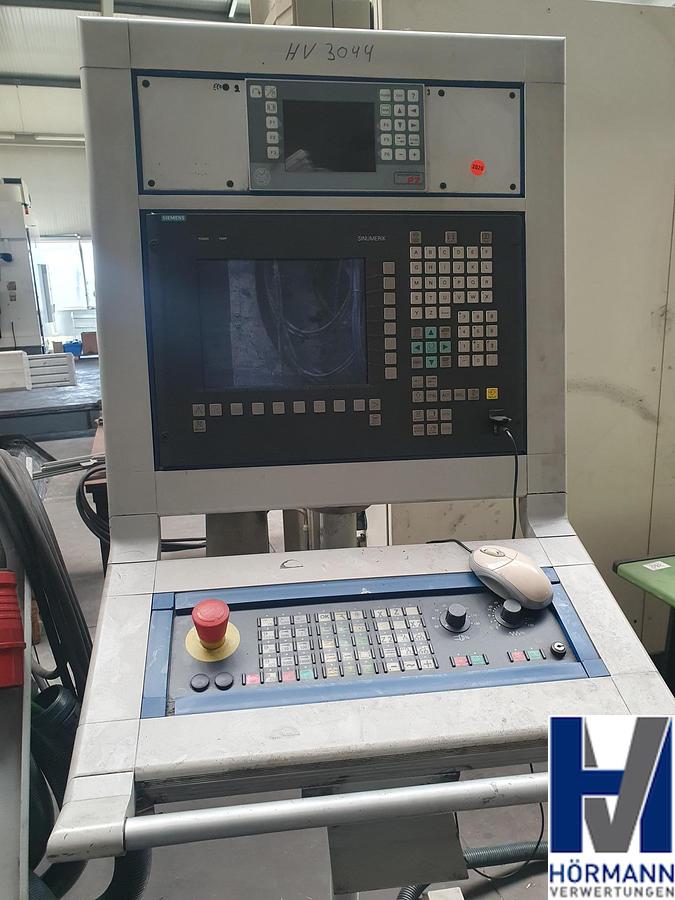

SIEMENS SINUMERIK 840 D mit digitalem Antriebssystem Simodrive 611D, Bedieneinheit mit 12” TFT COLOR – Farbschirm, Maschinensteuertafel, integrierter PC mit PENTIUM-Prozessor, SPS-Steuerung S7-300, Handbediengerät zur Steuerung aller Achsen über elektronisches Handrad, ergonomisches Bedienpult.

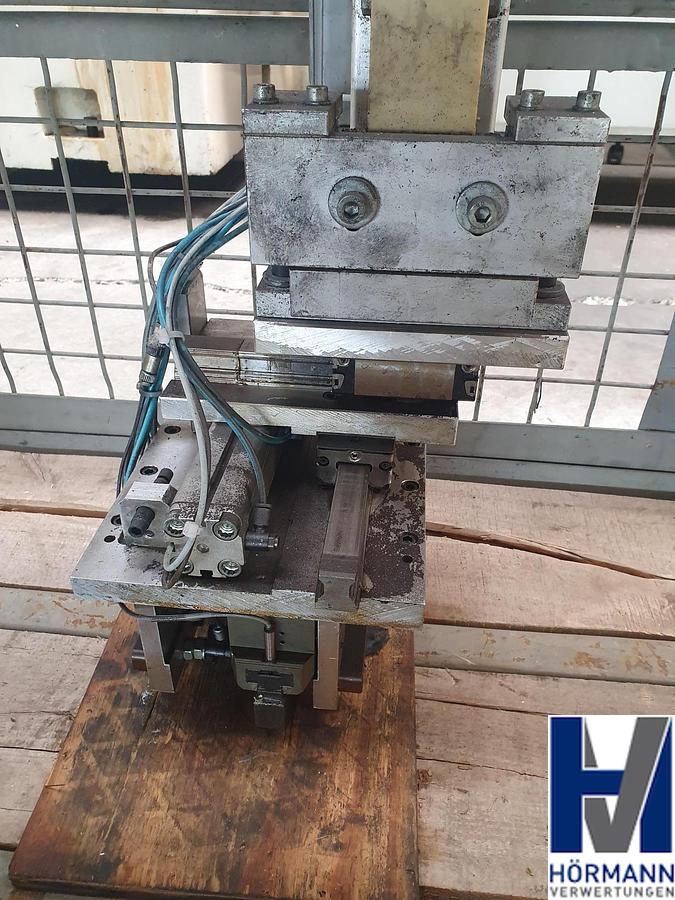

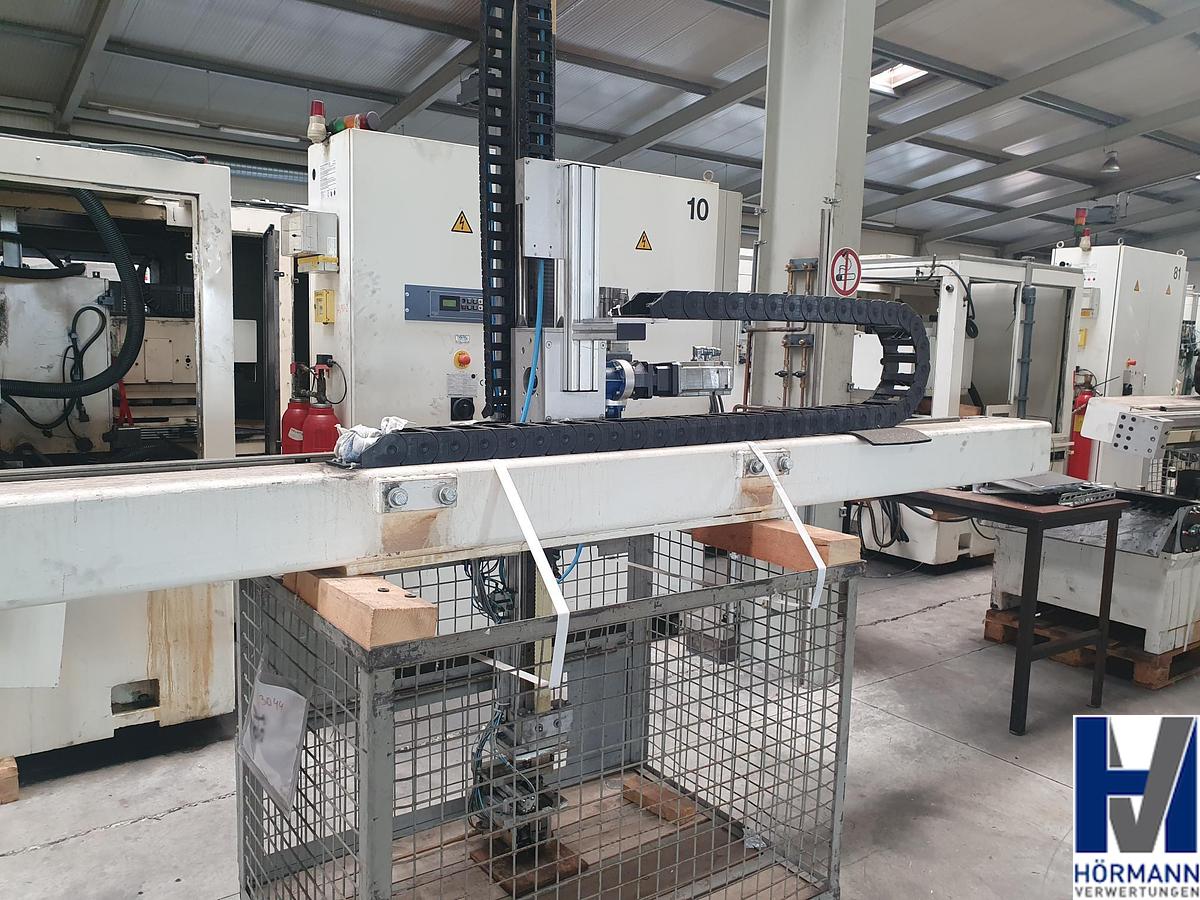

Ladesystem Portallader

System Autec, 3-Achsen, Steuerung des Laders durch die Siemens-Steuerung der Schleifmaschine in einem 2. Kanal, max. Weglänge 3500 mm, max. Werkstückgewicht 3kg, Grundgestell aus Stahlprofilen,

Kombigreifer für verschiedene Werkstücke.

Übersicht Technische Daten

Spitzenweite : 600 mm

Spitzenhöhe : 140 mm

Max. Schleifdurchmesser : 260 mm

Tischgeschwindigkeit (Z-Achse : 0.01 mm/min bis 15 m/min

Auflösung (Z-Achse) : 0.001 mm

Geschwindigkeit (X-Achse) : 0.01 mm/min bis 10 m/min

Kleinste Zustellung : 0.001 mm

Auflösung (X-Achse) : 0.0005 mm

Achsantriebe : AC-Servo

Antriebsverstärker : 611D (digital)

Mess-Systeme : Linearglassmaßstab

Abmessungen Schleifscheibe : 600 x 80 x 304,8

Max Scheibenumfangs-

geschwindigkeit : 50 m/s

Leistung Schleifscheibenantrieb : 12 kW

Drehzahl Werkstückspindel : 0-1000 1/min

Führungs-Systeme : Prisma-Flach-Gleitbahnführungen

Führungsbahnbeschichtung : TURCITE B

Netto-Maschinenmasse : 6.600 kg

Zwischenverkauf, Änderungen und Irrtümer vorbehalten!
