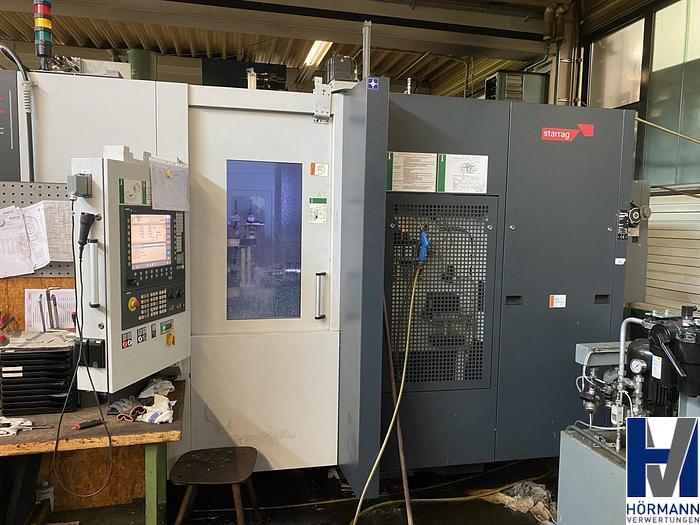

Horizontal-Kompaktbearbeitungszentrum Starrag Heckert HEC 500 F, 2018

Altenstadt, Deutschland

oderanrufen +49 (0) 8337-74 24 5-0

Beschreibung

Horizontal-CNC- Kompaktbearbeitungszentrum

- Steuerung Sinumerik 840D solution Line

- 2 Paletten mit Gewindebohrungen

- NC-Drehtisch mit Direktantrieb

- Palettenwechsel mit drehbarem Spannplatz

- Arbeitsspindel mit Motorspindel

- Werkzeugkettenmagazin

- Schnittstelle für Handbedientafel mit elektronischen Handrad

- Äußere Kühlmittelzuführung über Düsen

- Kratzbandspäneförderer

- Komplette geschlossene Arbeitsraumverkleidung

- Teilezähler

- Ferndiagnose

- Rechnerkopplung

- Drehzahlüberwachung der Werkzeuge

- Dialogsprache Deutsch/Englisch


Werkstückträger:

Palette mit Gewindebohrungen nach DIN55201

Aufspannfläche: 500 x 630 mm

Abstand der Richtbohrung zur Tischmitte: 200 +/- 0,013 mm


Werkstückdimensionen:

Störkreisdurchmesser (Vollkreis): 850 mm

Störkreisdurchmesser (mit Einschränkungen): 900 mm

max. Höhe von Werkstücken: 950 mm

Türöffnungsweite am Rüstplatz: ca. 920 mm

max. Belastung pro Palette (mittig): 600 kg


NC-Drehtisch mit Direktantrieb:

max. Umdrehung des Drehtisches: 80U/min

Antriebsmoment: 400 Nm

Tangentialmoment geklemmt: 3000 Nm

Kippmoment: 5000 Nm


Automatischer Palettenwechsel:

Anzahl der wechselbaren Paletten: 2

max. Palettenwechselzeit: 10 s


Verstellwege:

X-Achse (Ständerlängsverstellung): 750 mm

Y-Achse (Support-Senkrechtverstellung): 750 mm

Z-Achse (Tischquerverstellung): 725 mm


Arbeitsspindel:

Durchmesser im Vorderlager: 70 mm

Werkzeugaufnnahme für: HSK-A 63 DIN 69893


Späneförderer

Abwurfhöhe: 1050 mm


Werkzeugkettenmagazin:

Speicherbare Werkzeuganzahl: 40


Werkzeugabmessungen:

max. Werkzeugdurchmesser (freie Nachbarplätze): 160 mm

max. Werkzeugdurchmesser (belegte Nachbarplätze): 80 mm

max. Werkzeugauskraglänge: 400 mm

max. Werkzeugmasse: 10 kg

max. Werkzeugdurchmesser für Brückenwerkzeuge: 300 mm

Gesamtgewicht aller Werkzeuge im Speicher: 200 kg


Nettomasse:

Maschine komplett mit Späneförderer: ca. 12000 kg


Maschinenabmessungen:

Länge Grundmaschine: ca. 5275 mm

Breite Grundmaschine:ca. 2965 mm

Höhe von Unterkante Maschine: ca. 3000 mm

Abstand zw. Unterkante Maschine und Oberkante Fundament: ca. 75 mm

Spezifikationen

HerstellerStarrag Heckert
ModellHEC 500 F
Jahr2018
ZustandGebraucht
