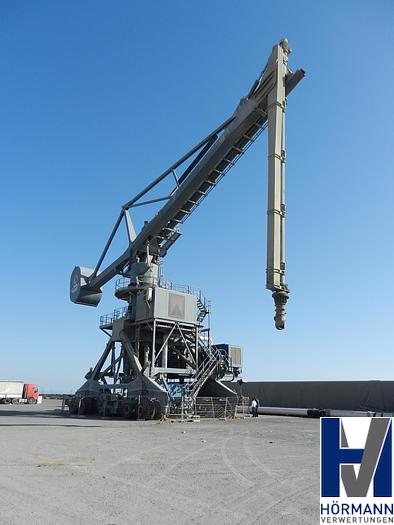

2007 IBAU IB800 Shipunloader

BAU IB800 Schiffsentlader

Weitere Bilder sowie ein Video finden Sie unter https://www.hoermann-verwertungen.de/spezialmaschinen

Zentrale: Tel: +49 - (0)8337 74 245 0

Verwendung für pulverisierte Schüttgüter - Zement - Förderschneckenprinzip

Materialaufnahmegeschwindigkeit = 0 - 20 l/min

Vertikaler Schneckenförderer = 500 l/min konstante Arbeitsgeschwindigkeit

(Geschwindigkeitsdistanzen vermeiden Blockierungen des Förderprozesses, regelmäßiger Ablauf gegeben)

Vertikaler Schneckendurchmesser = 500 mm

Horizontaler Schneckendurchmesser = 700 mm

Energieverbrauch weniger als= 0,5 kWh/t Zement

Kompressoren= Kaeser SX mit Sigma-Steuerung

Schraubenspindelpumpen= IB-D 350

Pneumatisches Fördersystem vom Schiffsentlader in die Lagereinrichtung

Bfnumjlbhj

Technische Daten:

Förderlänge = max. 500 m (Rohrleitungssystem DN 500)

Durchsatz = 2x 400 t/h (zwei IBAU-Pumpen installiert)

Hydraulische Spannvorrichtung zur sicheren und schnellen Verbindung des Schiffsentladers mit der Rohrleitung.

Dadurch sind verschiedene Entladepositionen entlang des Piers einfach zu handhaben.

Positionierung:

Verfahrgeschwindigkeit = 15 m/min

Theoretische Windfläche = 20 m/s

Radstand = Gummireifensystem - kontrollierte Bewegung

Radstand um 90° drehbar

Gesamtgewicht Reiseeinheiten = 46.000 kg

Einfaches Anfahren der Parkposition jedes Terminals - angetriebene Gummiräder

Ermöglicht es, alle Bereiche der Laderäume zu erreichen und diese effizient zu leeren.

Spezifikation:

Bauart des Moduls = für eine selbständige Tätigkeit umfasst es Nebenaggregate wie

Steuerungssystem,

Laufwerke

Hydraulisches System

Staubfilter

Geringe Gewichtsbelastung auf dem Kai = ca. 290 to Gesamtgewicht

Eine Besichtigung des Schiffsentladers vor Ort in Almeria / Spanien ist nach Terminvereinbarung möglich.

____________________________________________________________________________________

IBAU IB800 Shipunloader

Working hours = 1.397 hrs

Usage for pulverized Bulk materials – cement - screw conveyor principle

Material pick up speed = 0 – 20 l/min

Vertical screw conveyor = 500 l/min constantly working speed

(Distances in speed avoids blockages of the conveying process, regular process given)

Vertical screw diameter = 500 mm

Horizontal screw diameter = 700 mm

Energy consumption less than= 0,5 kWh/t of cement

Compressors= Kaeser SX with Sigma Control

Screw pumps= IB-D 350

Pneumatically conveying system from the shipunloader into storage facility

Bfnumjlbhj

Specs:

Conveying length = max 500 m (Pipeline system DN 500)

Throughput = 2x 400 t/h (two IBAU Pumps installed)

Hydraulic clamping device for connecting shipunloader safely and quickly with the pipeline.

Thus different unloading positions along the pier are easy to handle.

Positioning:

Travelling speed = 15 m/min

Theoretical windface = 20 m/s

Wheelbase = rubber tyre system – controlled movement

wheelbase turnable to 90°

Total weight travel units = 46.000 kg

Easy moving to each terminal’s parking position – driven rubber wheels

Allowing to reach all areas of the cargo holds and to empty them efficiently.

Specification:

Module type construction = for an independent activity it includes secondary aggregates such as

Control system,

Drives

Hydraulic system

Dust filter

Low weight load on the quay = about 290 to total weight

A visit of the Shipunloader at its location in Almeria / Spain is possioble by appointment.

Please click on https://www.hoermann-verwertungen.de/spezialmaschinen for further images and a video
