75.000 € zzgl. 19% MwSt.

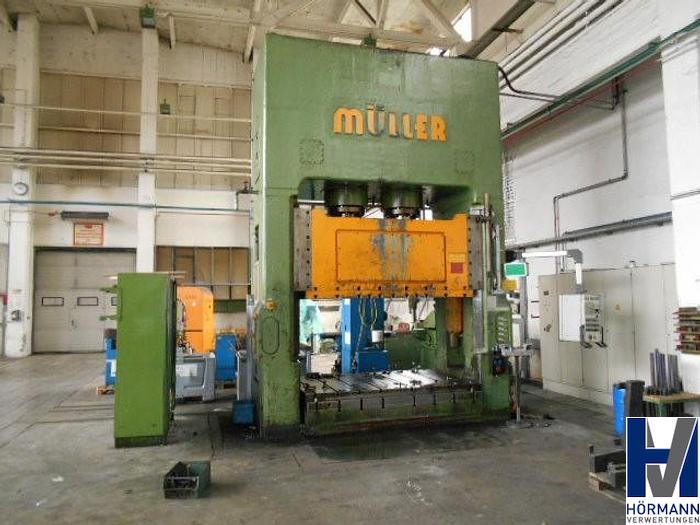

2-Ständer-Ziehpresse-Hydraulisch, Fa. Fritz Müller Pressenfabrik ZE 630-25.6.3

Altenstadt, Deutschland

oderanrufen +49 (0) 8337-74 24 5-0

Beschreibung

Modernisierung 1996

Presskraft 6.300 kN,

Ziehkissenkraft 2.500 kN,

Stösslhub max. 900 mm,

Tischgrösse 2.500 x 1.900 mm,

inkl. Steuer- und Schaltschrank


Hersteller: Fa. Fritz Müller Pressenfabrik, Esslingen/DE

Type: ZE 630-25.6.3

Fabrnr.: 00873901

Baujahr: 1961

Umbau: 1996

TÜV-Zertifizierung: 2003


Technische Daten


Stößel

Zahl der Druckpunkte: 2

Max. Masse Oberwerkzeug: 10.000 kg

Max. Stößelhub: 900 mm

Nennpreßkraft: 6.300 kN bei v = 25 mm/s

Preßkraftbereich: 600-6.300 kN

Preßgeschwindigkeitsbereich: 9-60 mm/s

Eilgang (abwärts): ca. 350 mm/s

Einrichten abwärts, ohne Druckaufbau: 6 mm/s (max. 10 mm/s)

Rückzugsgeschwindigkeit: 40-300 mm/s

Einrichten aufwärts: 6-25 mm/s

Nachlaufzeit: 0,25 s

Nachlaufweg: 43 mm

Max. Betriebsdruck: 250 bar


Kissen im Tisch

Gegenhaltekraft: 150-2.500 kN

Auswerfgeschwindigkeit: 90-180 mm/s

Max: Kissenhub: 400 mm

Max. Einbauhöhe (Abstand Tisch-Stößel): 1.600 mm

Max. Betriebsdruck: 315 bar

Tisch 1 Abmessungen: L=2.500 mm, B=1.900 mm, H=210 mm

Tisch 2 Abmessungen: L=1.800 mm, B=1.080 mm, H=210 mm

Tischplatte über Flur: H=350 mm


Schnittschlagdämpfung

Dämpfungskraft: 4x1.500 kN

Dämpfungshub: 15 mm

Verstellbereich: 30 mm


Antriebsleistung:

Hauptantriebsleistung: 115 kW

Anschlußleistung: 125 kW


Hydraulik:

Ölmenge: 3.000 lt.

Ölqualität: VG 46 HLP

Ölreinheit: 18/15 nach ISO 4406

Betriebstemperatur: 55 °C

Durchflußmenge: 880 lt./min


Gewichte:

Tisch komplett mit Ziehkissen: ca. 30 to

Seitenständer links und rechts: ca. 12 to

Kopfstück komplett: ca. 36 to

Stößel komplett: ca. 28 to

Gewicht Presse komplett: ca. 110 to


Abmessungen

Höhe über Flur: 5.700 mm

Breite: 4.000 mm

Tiefe: 1.500 mm

Höhe unter Flur seitlich (Fundamentoberkante): 800 mm

Schachttiefe Ziehkissen: 3.100 mm


Steuerung:

Hersteller: Erfurt Umformtechnik GmbH/DE

Type: SPS Siemens COROS OP 15

Schaltschränke: 3 St. (3x 120x220x63 cm)

Spezifikationen

HerstellerFa. Fritz Müller Pressenfabrik
ModellZE 630-25.6.3
Jahr1961
ZustandGebraucht
SeriennummerHV7000
LagernummerA2448773
Updatelast 07/30/2021
